Назначение и область применения

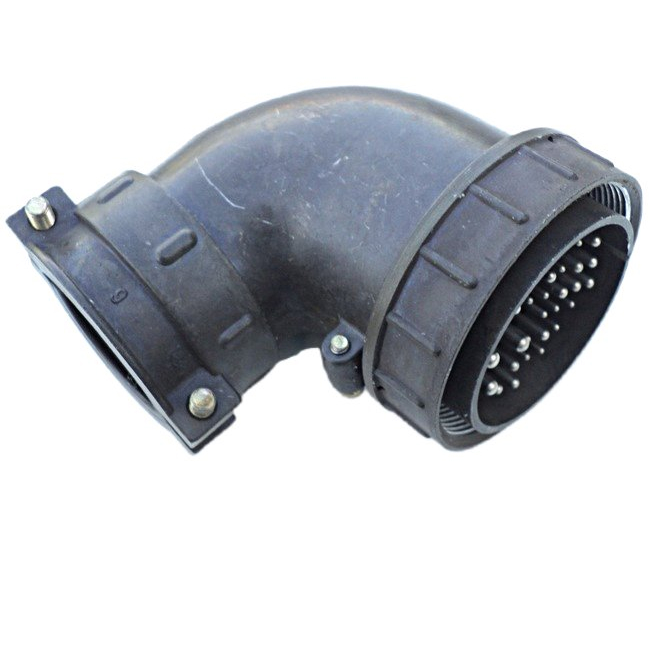

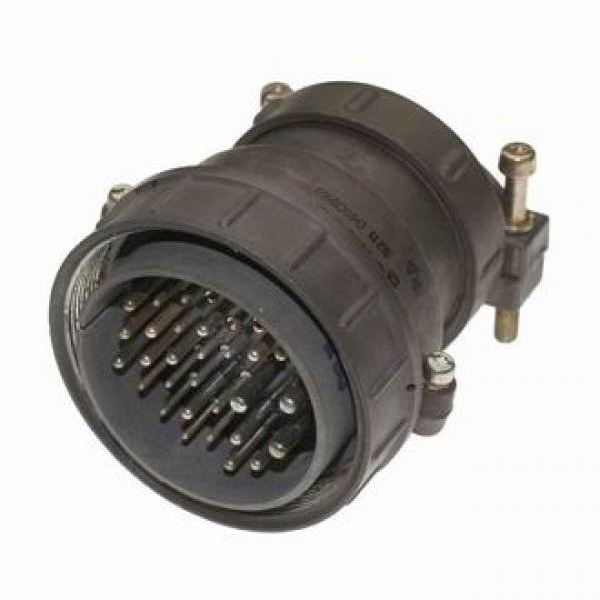

ШР55П31НГ3Н — кабельная вилка из группы соединителей типа ШР. Она предназначена для монтажа с неэкранированными кабелями и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие рассчитано на использование во внутренних и наружных условиях при условии защиты от пыли и воды; климатическое исполнение — УХЛ.

Вилка относится к негерметичному типу соединителей. Ее назначение — организация разъемного электрического соединения кабельных линий с ответными розетками и аналогичными соединителями. Артикул товара — 10857.

Подтвержденные технические особенности

Конструкция вилки включает 31 контакт. Контакты различаются по диаметру, что позволяет подключать проводники разного сечения в рамках одного соединителя.

• 14 контактов диаметром 1,5 мм; сопротивление контакта — не более 2,5 мОм; максимальная токовая нагрузка на одиночный контакт — до 20 А.
• 14 контактов диаметром 2,5 мм; сопротивление контакта — не более 1 мОм; максимальная токовая нагрузка на одиночный контакт — до 35 А.
• 3 контакта диаметром 3,5 мм; сопротивление контакта — не более 0,75 мОм; максимальная токовая нагрузка на одиночный контакт — до 50 А.

Максимальная общая токовая нагрузка — не более 512 А. Материал контактов — никель или серебро. Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Ресурс и условия эксплуатации

Количество сочленений-расчленений — до 500. Минимальная наработка — 1000 часов. Рабочие температуры — от -60 °C до +60 °C. Эти параметры относятся к подтвержденным характеристикам изделия и определяют его применение в условиях, соответствующих указанному климатическому исполнению.

Вилка совместима с розетками типа ШР55П31НГ3 и другими аналогичными соединителями, в том числе с 2РТ55П31НГ3-А и 2РТТ55Б31Г33В.

Приемка

Для данной позиции указана приемка «5».

Практическое применение

ШР55П31НГ3Н применяется там, где требуется кабельное подключение через разъем типа ШР с большим числом контактов и разными диаметрами контактных групп. Вилка подходит для монтажа с неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Изделие может использоваться во внутренних и наружных условиях при обеспечении защиты от пыли и воды. При подборе ответной части следует учитывать совместимость с розетками ШР55П31НГ3, 2РТ55П31НГ3-А и 2РТТ55Б31Г33В, а также распределение контактов по диаметрам и допустимые токовые нагрузки.

• Подключение неэкранированных кабельных линий к ответным розеткам типа ШР55П31НГ3.
• Коммутация цепей постоянного и переменного тока с частотой до 3 МГц.
• Эксплуатация внутри помещений и снаружи при защите от пыли и воды.
• Использование в составе соединений, где важны количество контактов, разные диаметры контактов и указанный ресурс сочленений.
