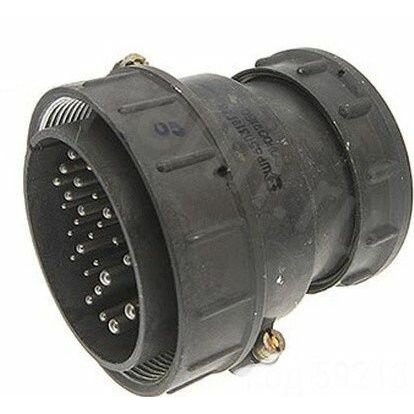

Соединитель ШР55П31НГ3 — это цилиндрический кабельный низкочастотный разъем‑вилка из серии ШР, широко применяемый в радио‑ и электроаппаратуре для соединения кабелей и блоков. Ниже — краткий обзор по его основным параметрам.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя.

• 55 — условный размер корпуса (диаметр, форм‑фактор).

• П — конструктивное исполнение: в кабельной части это вилка с прямым патрубком.

• 31 — количество контактов в разъеме.

• Н — покрытие контактов никелем (иногда дополнительно указывает применение для неэкранированного кабеля в обозначении кабельной части).

• Г — вилка (гнездо обычно обозначается другим символом).

• 3 — конкретное сочетание контактных диаметров и схемы коммутации.

Электрические характеристики

• Предназначен для цепей постоянного и переменного тока с частотой до примерно 3 МГц .

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В .

• Максимальный ток на контакт зависит от диаметра контакта:

  • около 20 А для контактов диаметром 1,5 мм ,

  • до 35 А для контактов диаметром 3,5 мм при соответствующей нагрузке.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

Конструкция и механические параметры

• Корпус — металлический, с резьбовым механизмом сочленения (винтовая гайка патрубка).

• Патрубок — прямой , предназначен для крепления к неэкранированному кабелю; фиксация проводника может выполняться с помощью скобы или зажимной гайки.

• Соединитель — негерметичный , предназначен для применения во внутренних и (при защите от пыли и влаги) наружных цепях, климатическое исполнение по типу УХЛ .

Условия эксплуатации и надежность
