Назначение

ШР55П31НГ3 представляет собой кабельную вилку цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Вилка применяется в составе радиоэлектронной аппаратуры, в сварочном оборудовании (например, в установках типа КИУ-1201), а также в различных системах управления, где требуется надёжное механическое и электрическое соединение кабеля с ответной частью разъёма.

Данная модель входит в серию ШР55 — линейку цилиндрических разъёмов, широко используемых в промышленной и специальной аппаратуре. Артикул изделия — 80009.

Конструктивные особенности

Соединитель имеет 31 контакт, резьбовое сочленение и прямой патрубок для ввода кабеля. Корпус выполнен из металла и оснащён возможностью фиксации провода скобой, что снижает риск случайного выдёргивания кабеля при механических нагрузках. Подключение проводников осуществляется пайкой, а покрытие контактов выполнено из серебра, что обеспечивает стабильное электрическое сопротивление в течение всего срока службы.

Ключевые технические параметры изделия:

• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — до 2,5 мОм (зависит от диаметра контакта).
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000–5000 часов.
• Срок сохраняемости — 15 лет.

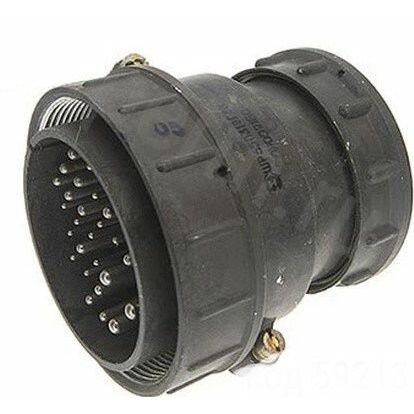

Вилка показана среди типичных цилиндрических разъёмов серии ШР, что иллюстрирует её внешний вид и конструкцию. Благодаря резьбовому сочленению обеспечивается плотный контакт и устойчивость к вибрационным воздействиям.

Условия эксплуатации

Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 350 метров на секунду в квадрате. Также вилка сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Климатическое исполнение УХЛ позволяет использовать изделие внутри помещений, а также снаружи при условии защиты от пыли и влаги. Это делает вилку пригодной для эксплуатации в умеренном и холодном климате.

Применение

ШР55П31НГ3 востребована в тех областях, где требуется передача сигнала или питания по многожильному кабелю с повышенными требованиями к надёжности соединения. Типовые сферы применения включают:

1. Радиоэлектронную аппаратуру различного назначения.
2. Сварочное оборудование, в том числе установки серии КИУ-1201.
3. Системы управления и автоматики промышленного уровня.
4. Коммутацию цепей постоянного и переменного тока частотой до 3 МГц.

Благодаря металлическому корпусу, серебряному покрытию контактов и широкому диапазону рабочих температур вилка обеспечивает стабильную работу в составе ответственных электротехнических комплексов. При монтаже важно соблюдать полярность и схему распайки, соответствующую ответной части соединителя.
