Назначение и общее описание

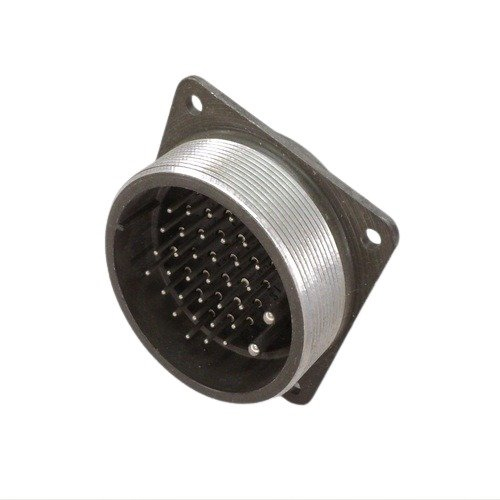

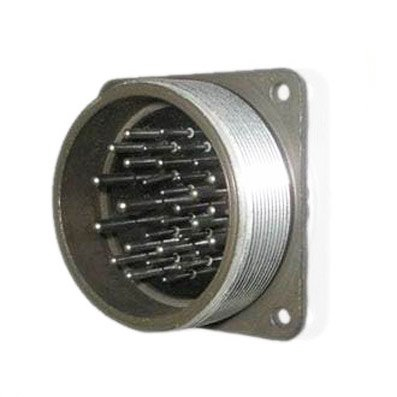

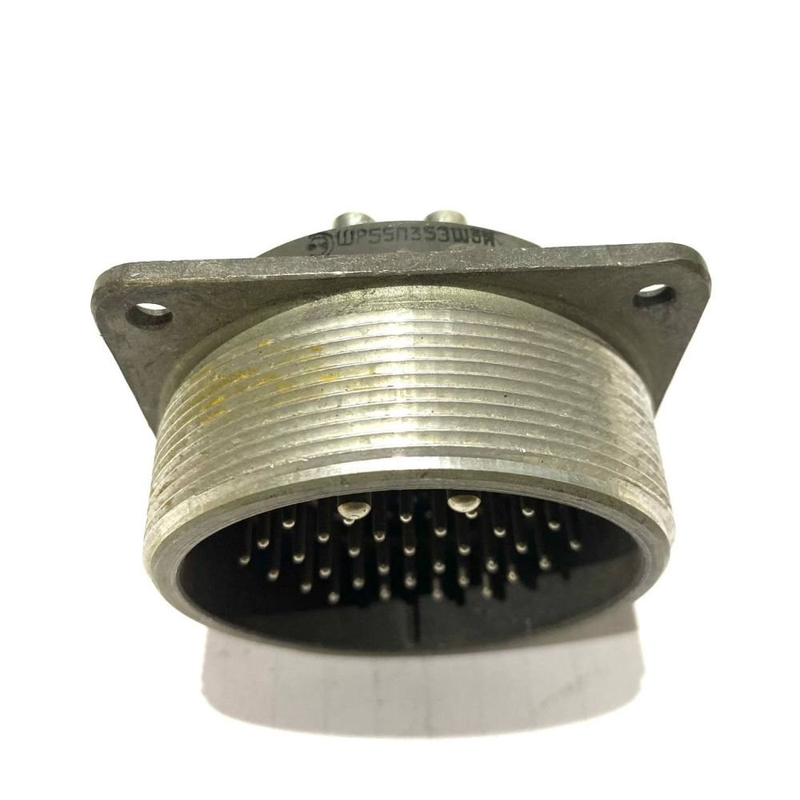

ШР55П31ЭШ3Н — электрическая вилка блочная серии ШР55, предназначенная для подключения к электрическим цепям в составе кабельных сборок и соединительных узлов. Изделие относится к категории электрических соединителей с условным размером корпуса 55 и конструктивным исполнением П — без патрубка. По состоянию поставки изделие имеет приёмку «5».

Вилка рассчитана на работу в составе негерметичных соединений с климатическим исполнением УХЛ. Конструкция без патрубка и применение гайки для неэкранированного кабеля определяют область использования — стационарные и нестационарные электрические системы, где требуется надёжный контакт при воздействии вибраций и механических ударов.

Конструктивные особенности

Маркировка ШР55П31ЭШ3Н содержит полную информацию о конструкции соединителя. Ниже приведены подтверждённые особенности изделия.

• Тип соединителя — ШР, блочная вилка.
• Условный размер корпуса — 55.
• Конструктивное исполнение — П, без патрубка.
• Количество контактов — 31: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм.
• Вид гайки патрубка — Э, для экранированного кабеля (согласно маркировке); при этом изделие предназначено для неэкранированного кабеля по указанию «Н» в обозначении.
• Вид контактов — Ш, вилка.
• Сочетание контактов — обозначение «3».
• Материал контактов — серебро или никель.

Разнообразие диаметров контактов позволяет одновременно передавать сигнальные и силовые цепи в одном соединителе, распределяя нагрузку по контактам разного сечения.

Технические характеристики

Электрические и эксплуатационные параметры вилки ШР55П31ЭШ3Н подтверждены следующими значениями.

• Сопротивление контакта — не более 5 мОм для контактов диаметром 1,5 мм, не более 2 мОм для контактов диаметром 2,5 мм и не более 1,5 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 20 А для диаметра 1,5 мм, до 35 А для диаметра 2,5 мм и до 50 А для диаметра 3,5 мм.
• Максимальная общая токовая нагрузка — не более 512 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Амплитудное значение напряжения цепи — до 850 В.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц, ускорение 300 метров в секунду в квадрате (30 g).
• Механический удар — одиночный до 5000 метров в секунду в квадрате (500 g), многократный до 350 метров в секунду в квадрате (35 g).
• Атмосферное пониженное давление — до 1,3 умноженное на 10 в минус второй степени паскаля.
• Рабочие температуры — от минус 60 до плюс 60 градусов Цельсия.
• Тип соединителя — негерметичный, климатика УХЛ.

Применение

Вилка ШР55П31ЭШ3Н применяется в электрических системах, к которым предъявляются требования устойчивости к вибрациям и механическим ударам. Изделие подходит для работы с неэкранированным кабелем согласно исполнению «Н» и допускает комбинированное подключение цепей с разными токами благодаря трём группам контактов различного диаметра.

Благодаря широкому диапазону рабочих температур и стойкости к ударным и вибрационным нагрузкам соединитель может использоваться в составе ответственных узлов, где необходима стабильность контактного сопротивления на протяжении установленного числа сочленений и наработки. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции.
