ШР55П31ЭШ3 представляет собой блочную вилку (приборную часть) серии ШР — низкочастотный цилиндрический соединитель объемного монтажа с резьбовым сочленением и нормальными габаритами.

Основные характеристики

Это 31-контактная вилка без патрубка, предназначенная для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Максимальная токовая нагрузка на контакт зависит от диаметра: до 20 А для Ø1,5 мм и до 35 А для Ø2,5 мм. Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +110°C), материал корпуса — металл, изолятор — карболит.

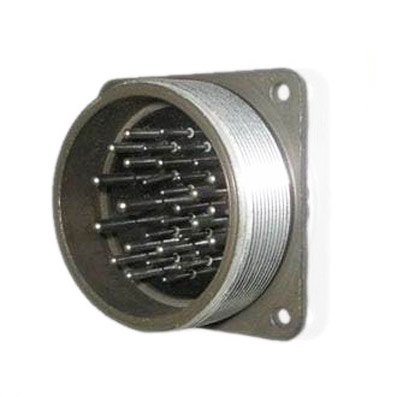

Изображение показывает типичный вид металлической вилки с множеством штыревых контактов на квадратном фланце.

Расшифровка обозначения

Обозначение ШР55П31ЭШ3 расшифровывается так: ШР — тип соединителя, 55 — условный размер корпуса, П — приборное (блочное) исполнение без патрубка, 31 — количество контактов, ЭШ3 — экранированный вариант с сочетанием контактов 3.

Применение и надежность

Используется для соединения и разъединения цепей, проводов, кабелей в электро- и радиоаппаратуре, подходит для внутренних и наружных условий (с защитой от пыли и влаги). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с², не менее 500 сочленений-расчленений и наработку 1000 часов. Срок сохраняемости — 15 лет.
