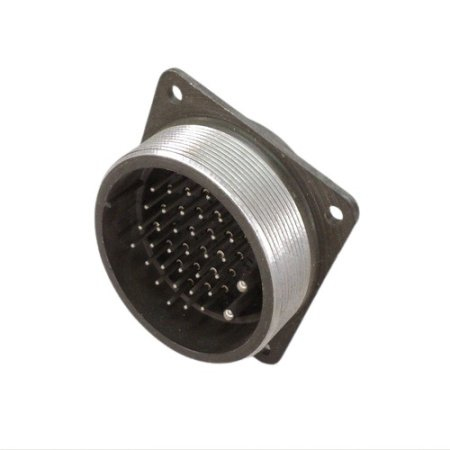

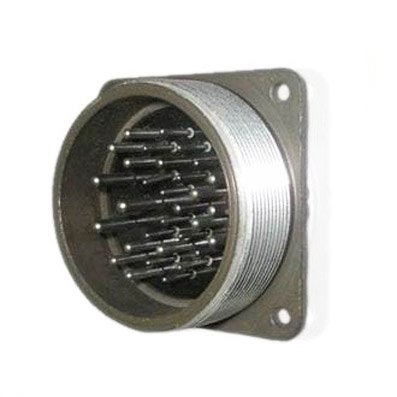

ШР55П31ЭШ3 – это 31‑контактная блочная вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для приборной части (исполнение «П») и монтажа на панель или блок.

Назначение и применение

Вилка используется для разъёмного соединения кабеля с приборной или блочной частью аппаратуры, чаще всего в радиоэлектронных и промышленных устройствах. Разъём негерметичный, не имеет уплотнительной втулки и предназначен для эксплуатации в нормальных и умеренных климатических условиях (исполнение УХЛ).

Конструкция и размеры

• Условный размер корпуса – 55, серия разъёмов – ШР.

• Корпус – приборный (тип «Б»), из алюминиевого сплава А‑22, с оксидным покрытием и серым цветом.

• Габариты корпуса: около 64×64×42 мм, крепление на панель через резьбовое сочленение с накидной гайкой M60×1,5 мм.

• Изолятор изготовлен из карболита, цвет – коричневый.

Контакты и электрические параметры

Соединитель имеет 31 извлекаемый штырьковый контакт, с разным диаметром по группам:

• 14 контактов Ø 1,5 мм, 14 контактов Ø 2,5 мм, 3 контакта Ø 3,5 мм.
  Материал контактов – латунь, покрытие – серебро (обозначение «Э» в маркировке).

Примерные электрические характеристики (без учёта допусков и условий):

• Рабочее напряжение – до 850 В переменного тока.

• Допустимый ток на контакт:

  • Ø 1,5 мм – до 7 А,

  • Ø 2,5 мм – до 17,5 А,

  • Ø 3,5 мм – до 35 А.

• Сопротивление контактов – порядка 2,5 мОм (1,5 мм), 1 мОм (2,5 мм) и 0,75 мОм (3,5 мм).

Механические и климатические свойства

• Поляризация корпуса – одношпоночная, ориентация контактов фиксируется пазом.

• Установочные размеры: расстояние между монтажными отверстиями – 52 мм, диаметр отверстия под крепёж – около 4,5 мм.

• Рабочий интервал температур – примерно от –60 до +60 °C, относительная влажность до 98% при +25 °C.

• Разъём рассчитан на порядка 500 циклов сочленения‑расчленения, минимальная наработка – около 1000 часов.

Монтаж и взаимосочленение

• Электрический монтаж контактов – пайка проводов к контактам.

• Механический монтаж – на панель, с резьбовым стыкованием (накидная гайка).

• Вилка блочная ШР55П31ЭШ3 взаимоработает с соответствующими кабельными розетками, например, из рядов 2РТТ и 2РТ‑А.
