ШР55П31ЭШ3 представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ШР, предназначенную для приборного монтажа.

Основные характеристики

Это приборная вилка с 31 контактом штыревого типа: 14 контактов диаметром 1,5 мм, 14 — 2,5 мм и 3 — 3,5 мм, изготовленные из латуни с серебряным покрытием (Ag). Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — из карболита коричневого цвета, поляризация одношпоночная. Габариты: 64×64×42 мм, диаметр монтажного отверстия 4,5 мм, расстояние между отверстиями 52 мм.

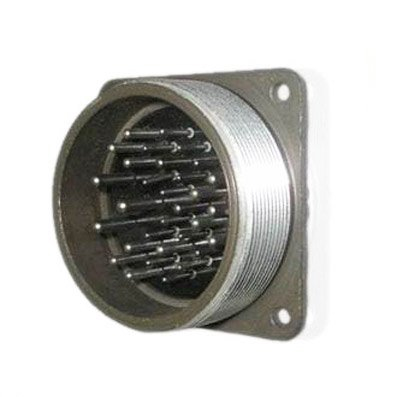

На изображении видна вилка с характерной круглой компоновкой контактов и фланцевым креплением.

Электрические параметры

Рабочее напряжение до 850 В, ток: 7 А (Ø1,5 мм), 17,5 А (Ø2,5 мм), 35 А (Ø3,5 мм). Сопротивление контактов: не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм). Сопротивление изоляции — 5000 МОм.

Механические свойства

Метод сочленения — резьбовой (шаг M60×1,5 мм), монтаж электрический — пайка, механический — на панель. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g. Ресурс — 500 сочленений, наработка — 1000 часов.

Условия эксплуатации

Температурный диапазон: от -60 до +60 °C, климатическое исполнение УХЛ, влажность до 98% при +25 °C, давление 1,33×10⁻⁴ Па — 50,6×10⁴ Па. Контакты извлекаемые, негерметичная, без уплотнительной втулки, взаимосочленяется с кабельными розетками типа 2РТТ, 2РТ-А.
