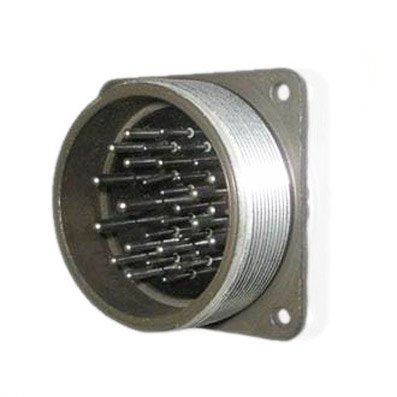

ШР55П31ЭШ3 представляет собой блочную вилку (штыревую часть) низкочастотного цилиндрического соединителя серии ШР с резьбовым сочленением и нормальными габаритами. Это приборный разъём объёмного монтажа, предназначенный для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Имеет 31 контакт штыревого типа, условный размер корпуса 55, без патрубка, с сочетанием контактов 3; рабочая температура от -60 до +100 °С, материал корпуса — металл (часто алюминиевый сплав), изолятор — карболит.

Габариты составляют примерно 64×64×42 мм, он выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также не менее 500 циклов сочленений-расчленений.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в промышленной аппаратуре, включая условия внутреннего и наружного применения (с защитой от пыли и влаги). Соответствует ТУ вроде НКЦС.434410.111 ТУ или аналогичным, произведён в России.

Эта вилка обеспечивает низкое сопротивление контактов (например, до 2,5 мОм для контактов Ø1,5 мм) и минимальную наработку 1000 часов.
