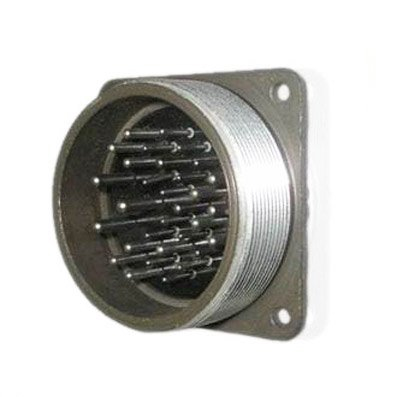

ШР55П31ЭШ3 ― это 31‑контактная блочная приборная вилка серии ШР, применяемая в низкочастотных электрических соединениях постоянного и переменного тока (частота до 3 МГц). Она относится к цилиндрическим разъемам с резьбовым сочленением и используется для соединения с кабельными розетками типа 2РТТ, 2РТ‑А и аналогичными.

Основные характеристики

• Количество контактов : 31 штырьковый контакт, разбитый на три группы:

  • 14 штырей Ø 1,5 мм;

  • 14 штырей Ø 2,5 мм;

  • 3 штыря Ø 3,5 мм.

• Материал контактов : латунь, покрытие — серебро (Ag).

• Материал изолятора : карболит, корпус – алюминиевый сплав А‑22 с оксидным покрытием, цвет корпуса — серый.

Электрические параметры

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Максимальный ток на контакт :

  • до 7 А для контактов Ø 1,5 мм;

  • до 17,5 А для контактов Ø 2,5 мм;

  • до 35 А для контактов Ø 3,5 мм.

• Сопротивление контакта : не более 2,5 мОм (Ø 1,5 мм), 1 мОм (Ø 2,5 мм) и 0,75 мОм (Ø 3,5 мм).

Конструкция и монтаж

• Тип корпуса : “Б” — приборный, без патрубка; поляризация — одношпоночная.

• Метод сочленения с розеткой : резьбовой (накидная гайка М60×1,5 мм).

• Метод монтажа : на панель с креплением на монтажных отверстиях с шагом 52 мм, диаметр отверстий — 4,5 мм.

• Метод электрического присоединения : пайка проводов к контактам.

Условия эксплуатации и надежность

• Климатическое исполнение : УХЛ, рабочий диапазон температур примерно от −60 до +60 °C.

• Относительная влажность : до 98% при 25 °C.

• Выдерживаемые нагрузки : вибрация до 30 g в диапазоне 1–5000 Гц, многократные удары до 35 g, одиночные удары до 500 g.

• Механическая надежность : до 500 циклов сочленения‑расчленения, минимальная наработка не менее 1000 часов.

Мы можем дополнительно расписать типовые применения (например, в аппаратуре связи, КД, пультовых устройствах и т.п.) или сопоставить с другими типоразмерами ШР.
