Назначение

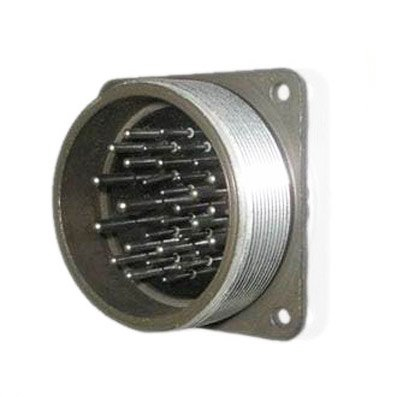

ШР55П31ЭШ3 — это 31-контактная негерметичная приборная вилка серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока при напряжении до 850 В. Конструктивное исполнение вилки — без патрубка; она применяется в составе соединителя совместно с ответной частью и рассчитана на использование с экранированным кабелем.

Вилка относится к категории приборных соединителей навесного (объёмного) монтажа: провода подключаются непосредственно к контактам, а сама вилка устанавливается на кабеле. Такое решение применяется там, где требуется разъёмное соединение многожильного кабеля с блоком, прибором или жгутом.

Подтверждённые особенности

Контактная система

Вилка содержит 31 контакт трёх типоразмеров, что позволяет передавать силовые и сигнальные цепи через один соединитель:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм.

Максимальная токовая нагрузка на контакт составляет до 20 А для контактов диаметром 1,5 мм, до 35 А для контактов диаметром 2,5 мм и до 40 А для контактов диаметром 3,5 мм. Суммарная максимальная токовая нагрузка на соединитель — до 512 А.

Покрытие контактов — серебро или никель в зависимости от маркировки. Сопротивление контактов определяется их диаметром. Допустимое сечение подключаемого провода: не более 1,93 мм² для контактов диаметром 1,5 мм, не более 3 мм² для контактов диаметром 2,5 мм и не более 13 мм² для контактов диаметром 3,5 мм.

Механические параметры

Сочленение с ответной частью — резьбовое, поляризация корпуса — одношпоночная, что исключает неправильную стыковку. Ресурс изделия: до 500 сочленений-расчленений, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

• температурный диапазон: от минус 60 °C до плюс 60 °C;
• синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц;
• механический удар одиночного действия: до 5000 м/с²;
• механический удар многократного действия: до 350 м/с².

Применение

Вилка ШР55П31ЭШ3 применяется в составе электрических соединителей приборного типа для коммутации кабельных линий с оборудованием. Разнообразие типоразмеров контактов позволяет использовать её для одновременного подключения силовых цепей с высокой токовой нагрузкой и цепей управления или сигнализации. Навесной монтаж и исполнение без патрубка делают изделие пригодным для работы с экранированным кабелем при резьбовом сочленении с ответной частью серии ШР55.

Год выпуска, указанный в карточке товара, — 2010. Производитель в предоставленных данных не указан.
