Назначение соединителя ШР55П31ЭШ3

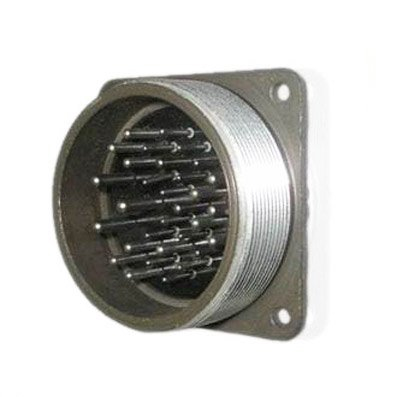

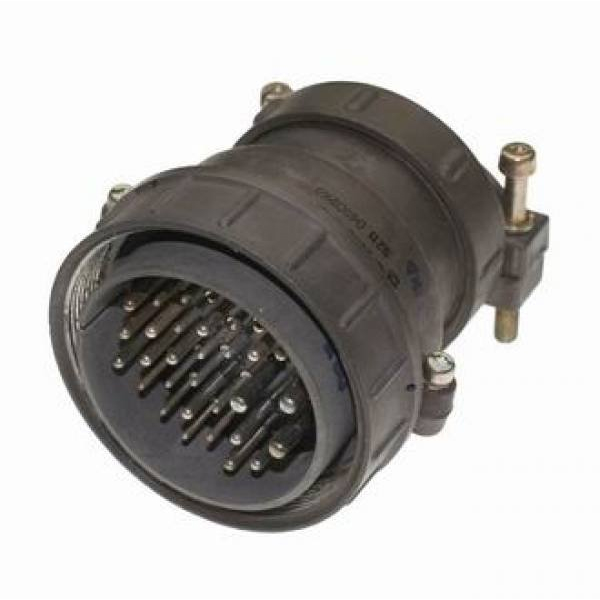

ШР55П31ЭШ3 — это 31-контактная негерметичная приборная вилка серии ШР, изготовленная без патрубка для экранированного кабеля. Изделие относится к категории цилиндрических низкочастотных соединителей и предназначено для электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка применяется там, где требуется компактное многоконтактное подключение с широким набором типоразмеров контактов и способностью работать в жёстких условиях эксплуатации.

Категория товара — ШР55, артикул 41368. Краткая характеристика исполнения — блочная. Приёмка изделия — «5», год выпуска — 93.

Подтверждённые особенности и технические характеристики

Вилка имеет условный размер корпуса 55 и проходной диаметр 60 мм. Это позволяет использовать её в цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В. Контактная система распределена следующим образом:

• 14 контактов диаметром 1,5 мм с допустимым током до 20 А каждый;
• 14 контактов диаметром 2,5 мм с допустимым током до 35 А каждый;
• 3 контакта диаметром 3,5 мм с допустимым током до 40 А каждый.

Суммарная токовая нагрузка на соединитель достигает 512 А. Габаритные размеры вилки составляют приблизительно 42 на 64 на 64 мм.

Условия эксплуатации

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Механические удары достигают 5000 м/с² при одиночном воздействии, линейное ускорение — 2000 м/с². Температурный диапазон работы простирается от минус 60 градусов до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Эксплуатация возможна при пониженном давлении вплоть до 1,3 на 10 в степени минус 4 Па.

Срок службы включает не менее 1000 часов наработки, 500 циклов сочленения и расчленения, а также сохраняемость в течение 15 лет.

Расшифровка обозначения

1. ШР — тип соединителя, цилиндрический низкочастотный.
2. 55 — условный размер корпуса.
3. П — приборное исполнение без патрубка.
4. 31 — количество контактов.
5. ЭШ — гайка для экранированного кабеля, вилка (штырь).
6. 3 — сочетание контактов.

Применение

ШР55П31ЭШ3 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря большому числу контактов различных диаметров и высоким допустимым токам вилка востребована в устройствах, где необходимо передавать как слаботочные сигналы, так и значительные токовые нагрузки в пределах одного соединителя. Негерметичное приборное исполнение и отсутствие патрубка для экранированного кабеля определяют область использования — стационарная и бортовая аппаратура, работающая в указанных температурных, вибрационных и ударных режимах. Приёмка «5» подтверждает соответствие изделия установленным требованиям для ответственных применений.
