Назначение изделия

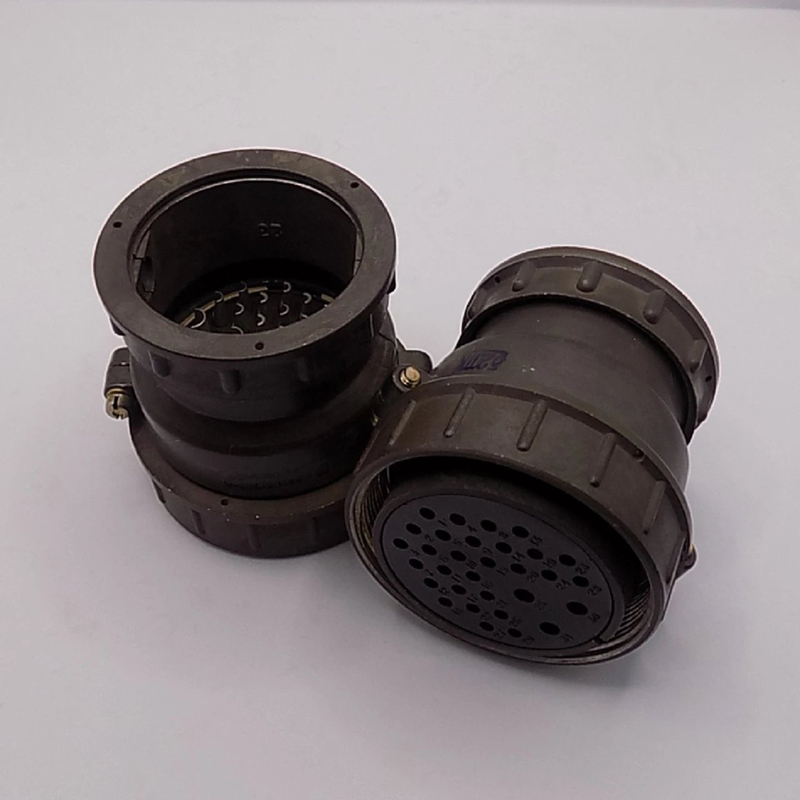

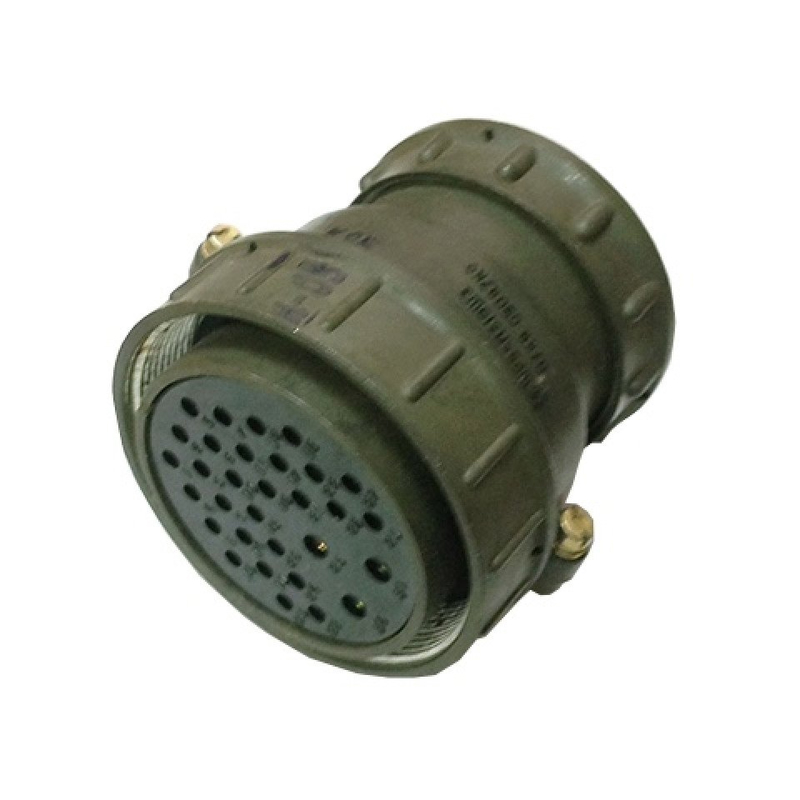

ШР55П31ЭШ3-Л — это кабельная розетка-коннектор серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется коммутация большого числа проводников в одном разъёме, в том числе при работе с экранированными кабелями.

Конструктивно это 31-контактный негерметичный разъём с прямым патрубком для экранированного кабеля и проходным диаметром 60 мм. Розетка относится к категории штепсельных разъёмов серии ШР и предназначена для стационарного или приборного монтажа в составе кабельных сборок.

Расшифровка обозначения

Обозначение ШР55П31ЭШ3 читается следующим образом:

• ШР — тип изделия, штепсельный разъём;
• 55 — размер корпуса;
• П — прямой патрубок;
• 31 — число контактов;
• Э — гайка для экранированного кабеля;
• Ш — розетка;
• 3 — сочетание контактов диаметрами 1,5; 2,5 и 3,5 мм.

Суффикс «-Л» в маркировке может указывать на левое исполнение или модификацию, однако стандартные спецификации описывают базовую версию разъёма.

Электрические характеристики

Контакты распределены по трём группам и рассчитаны на разные токовые нагрузки:

1. 14 контактов диаметром 1,5 мм — ток до 20 А;
2. 14 контактов диаметром 2,5 мм — ток до 35 А;
3. 3 контакта диаметром 3,5 мм — ток до 40 А.

Суммарная нагрузка достигает 512 А при напряжении до 850 В. Сопротивление контакта составляет от 0,75 до 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Материал контактов — серебро или никель.

Условия эксплуатации

Разъём работает при температурах от минус 60 до плюс 60 градусов Цельсия с учётом перегрева до плюс 110 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц и ускорение до 2000 метров на секунду в квадрате. Климатическое исполнение — УХЛ.

Ресурс изделия составляет 500 сочленений-расчленений при наработке 1000 часов.

Область применения и подтверждённые характеристики

Разъём подходит для промышленного оборудования, включая российскую и советскую технику. Приемка — «5», год выпуска — 2014. Артикул изделия — 21253, категория — ШР55.

Изделие негерметично, поэтому при эксплуатации во влажной среде требуется дополнительная защита. Для монтажа используется прямой патрубок под экранированный кабель с проходным диаметром 60 мм.

Краткие технические данные

• Число контактов: 31;
• Диаметры контактов: 1,5 мм, 2,5 мм, 3,5 мм;
• Токи по группам контактов: до 20 А, до 35 А, до 40 А;
• Суммарная нагрузка: до 512 А;
• Напряжение: до 850 В;
• Частота: до 3 МГц;
• Сопротивление контакта: 0,75–2,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочие температуры: от минус 60 до плюс 60 градусов Цельсия, перегрев до плюс 110 градусов Цельсия;
• Вибрация: 1–5000 Гц, ускорение до 2000 метров на секунду в квадрате;
• Ресурс: 500 сочленений-расчленений, наработка 1000 часов.
