Назначение

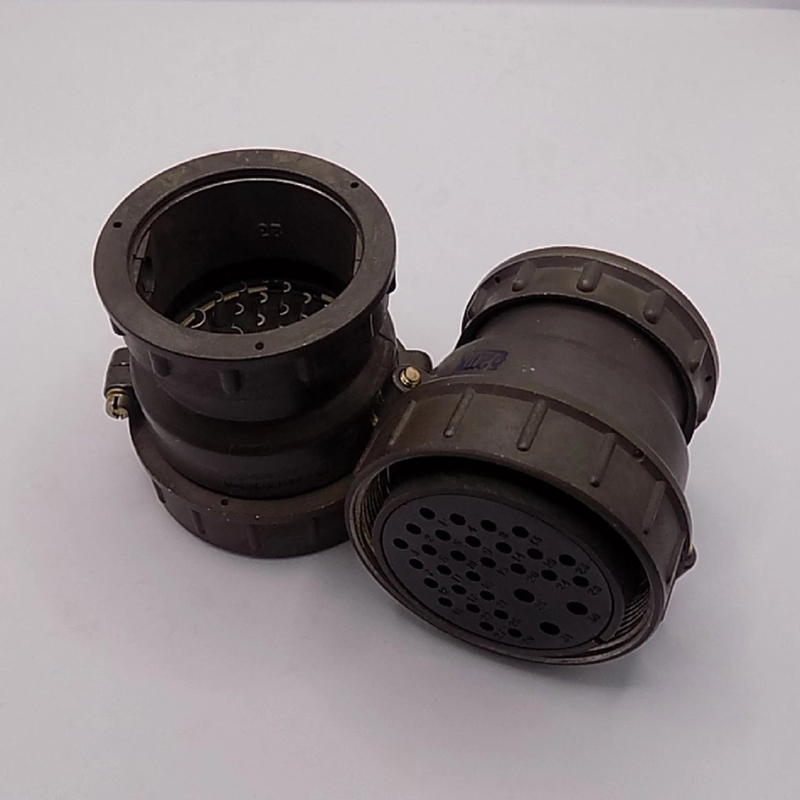

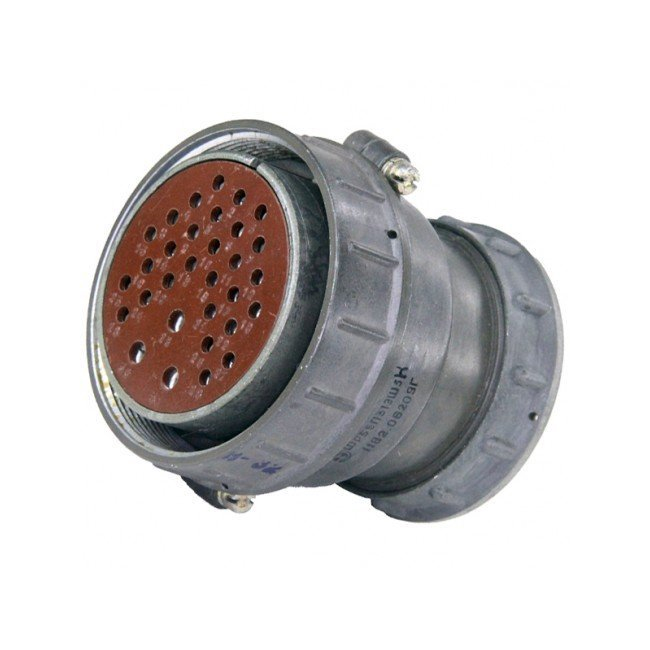

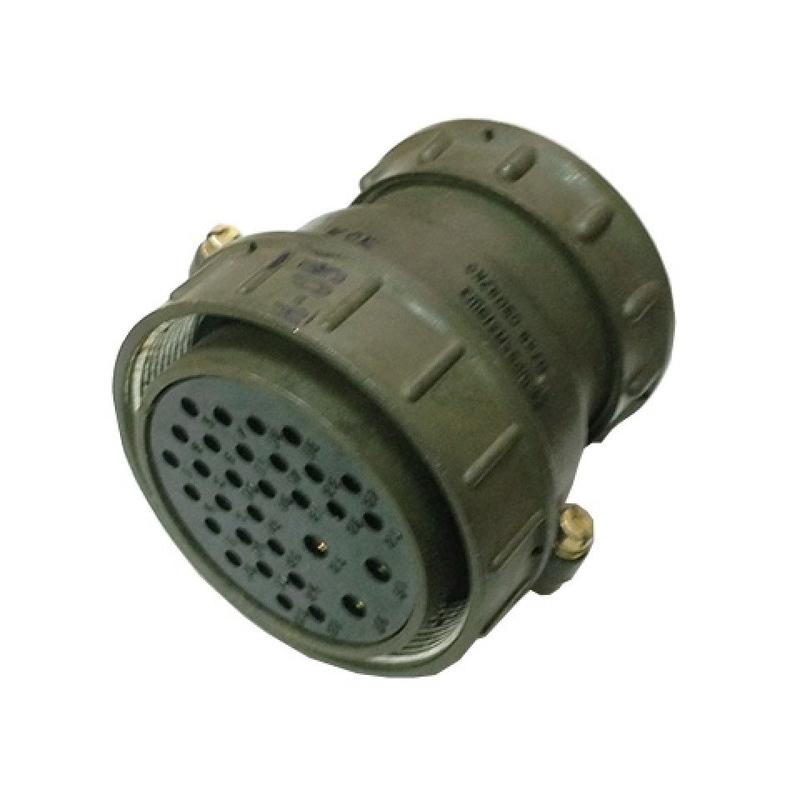

ШР55П31ЭШ3 — кабельная розетка серии соединителей ШР производства предприятия Элекон. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в электроаппаратуре общего назначения. Розетка обеспечивает коммутацию проводов, кабелей, узлов и блоков, применяется там, где требуется стабильная передача электрических сигналов и питающих напряжений.

Условный размер корпуса составляет 55 мм, что соответствует индексу «55» в обозначении серии. Приёмка изделия — «5», год выпуска — 2014.

Конструкция и расшифровка обозначения

Тип исполнения — кабельная розетка с прямым патрубком и гайкой для экранированного кабеля. Условное обозначение расшифровывается последовательно: ШР — тип соединителя, 55 — условный размер корпуса, П — прямой патрубок, 31 — количество контактов, ЭШ3 — гайка для присоединения экрана кабеля.

• ШР — обозначение серии соединителей.
• 55 — условный размер корпуса, 55 мм.
• П — прямой патрубок для вывода кабеля.
• 31 — общее количество контактных пар в соединителе.
• ЭШ3 — исполнение с гайкой под экранированный кабель.

Проходной диаметр розетки составляет 60 мм. Конструкция рассчитана на эксплуатацию в составе кабельных сборок с экранированным проводом.

Электрические характеристики

Розетка содержит 31 контакт, распределённых по трём типоразмерам в зависимости от допустимого тока. Такое распределение позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе.

• 14 контактов диаметром 1,5 мм — ток до 20 А.
• 14 контактов диаметром 2,5 мм — ток до 35 А.
• 3 контакта диаметром 3,5 мм — ток до 40 А.

Максимальная суммарная токовая нагрузка на соединитель достигает 512 А. Рабочее напряжение — до 850 В переменного или постоянного тока с частотой до 3 МГц. Сопротивление контакта составляет не более 0,75–2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Изделие сохраняет работоспособность при механических воздействиях. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с², а также линейное ускорение до 2000 м/с². Указанные параметры подтверждают пригодность соединителя для аппаратуры, работающей в условиях интенсивных динамических нагрузок.

Применение

Розетка ШР55П31ЭШ3 применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего назначения. Благодаря экранированному исполнению с гайкой ЭШ3 изделие используется в цепях, где требуется защита от электромагнитных помех. Сочетание контактов разных диаметров делает розетку универсальной для смешанных силовых и сигнальных линий. Артикул товара — 80362, категория — ШР55, производитель — Элекон, приёмка — «5».
