ШР55П31ЭШ3 — это кабельная розетка серии ШР, предназначенная для надежного соединения в промышленных электромеханических системах. Она обеспечивает передачу сигналов и мощности через 31 контакт с высоким уровнем защиты от внешних воздействий.

Основные характеристики

Розетка имеет условный размер корпуса 55 мм и проходной диаметр 60 мм. Поддерживает рабочее напряжение до 850 В переменного или постоянного тока, а суммарная токовая нагрузка достигает 512 А.

Контакты распределены следующим образом: 14 шт. диаметром 1,5 мм (до 20 А), 14 шт. диаметром 2,5 мм (до 35 А) и 3 шт. диаметром 3,5 мм (до 40 А). Сопротивление контакта не превышает 0,75–2,5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

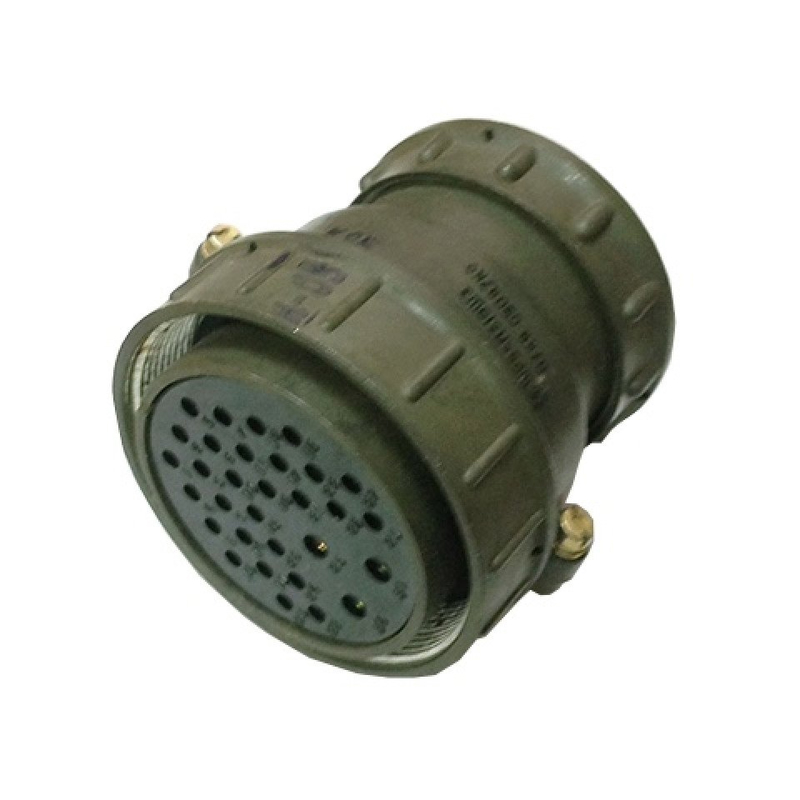

Эта розетка показана на фото: черный цилиндрический корпус с множеством гнезд для контактов и патрубком для кабеля.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, климатика УХЛ).

• 55 — условный размер корпуса.

• П — прямой патрубок.

• 31 — количество контактов.

• ЭШ3 — гайка для экранированного кабеля с конкретным исполнением.

Применение и надежность

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц, механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также линейные нагрузки до 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений — до 500.

Используется в авиации, судостроении и тяжелом машиностроении для подключения кабелей с экранированием.
