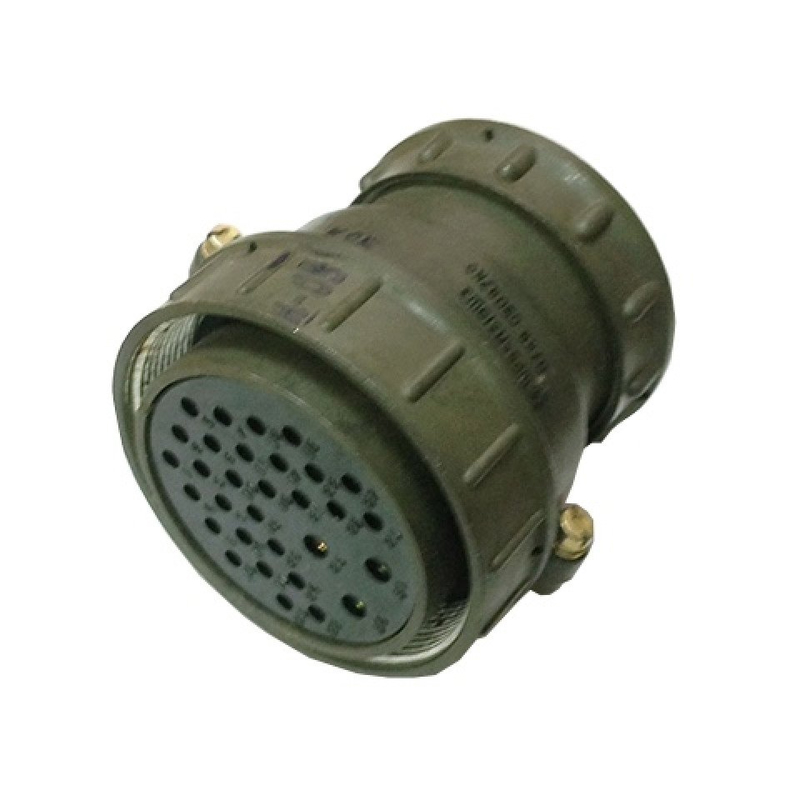

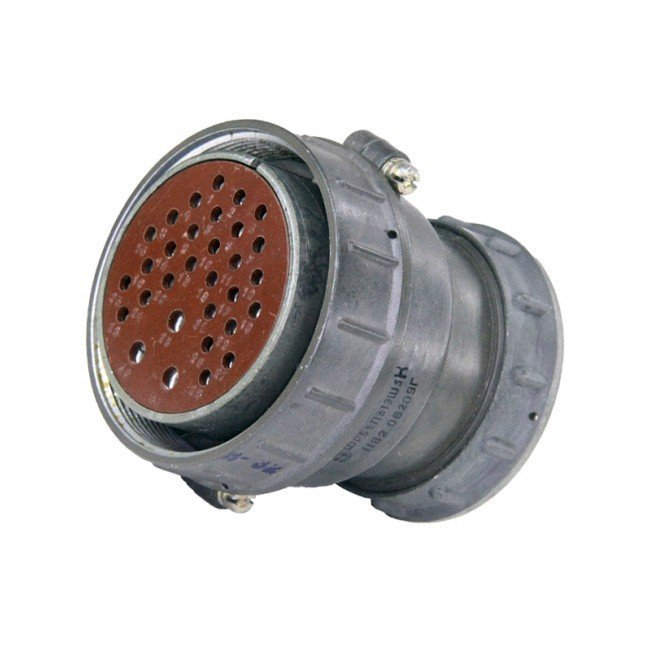

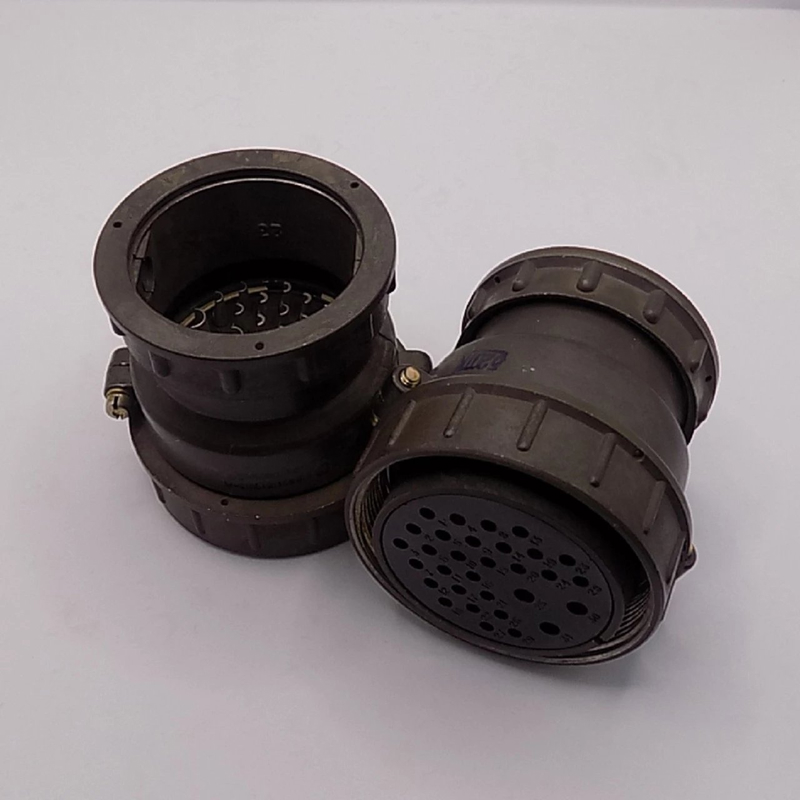

ШР55П31ЭШ3 — это кабельная розетка из серии цилиндрических негерметичных соединителей типа ШР, предназначенная для применения в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Такие разъёмы широко используются в радиоэлектронной аппаратуре, промышленной автоматике и бортовых системах, где требуется надёжное многоконтактное соединение «кабель–прибор» или «кабель–кабель».

Назначение и конструкция

Розетка кабельная ШР55П31ЭШ3 служит для подключения кабеля с экранированной оболочкой к соответствующей вилке, входящей в тот же типоразмерный соединитель. Корпус имеет условный диаметр 55 и выполнен под прямой патрубок (маркировка «П»), а буква «Э» в обозначении указывает на использование гайки, предназначенной для экранированного кабеля.

Контакты и электрические параметры

Соединитель имеет 31 контакт, распределённый по диаметрам: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: около 20 А для диаметра 1,5 мм, 35 А для 2,5 мм и до 40–50 А для 3,5 мм, в зависимости от конкретного исполнения.

• Суммарная токовая нагрузка на весь соединитель может достигать порядка 512 А.

• Номинальное рабочее напряжение составляет до 850 В переменного и постоянного тока.

Электрические и изоляционные свойства

Сопротивление отдельных контактов обычно не превышает 2,5 мОм для контактов 1,5 мм, около 1 мОм для 2,5 мм и не более 0,75–0,95 мОм для 3,5 мм. Сопротивление изоляции между контактами и корпусом в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает высокий уровень электрической прочности.

Механические и климатические показатели

Розетка рассчитана на многократные сочленения и расчленения (до нескольких сотен циклов), а минимальная наработка составляет порядка 1000 часов. Соединитель относится к климатическому исполнению УХЛ и имеет повышенную устойчивость к вибрации, механическим ударам и линейным нагрузкам, что делает его пригодным для использования в жёстких эксплуатационных условиях.
