ШР55П31ЭШ3 представляет собой кабельную розетку негерметичного штепсельного разъема серии ШР, предназначенную для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Она рассчитана на рабочее напряжение до 850 В переменного или постоянного тока с частотой до 3 МГц. Максимальная суммарная токовая нагрузка на соединитель достигает 512 А, сопротивление контакта — не более 0,75–2,5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъем выдерживает до 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов, включая синусоидальную вибрацию в диапазоне 1–5000 Гц.

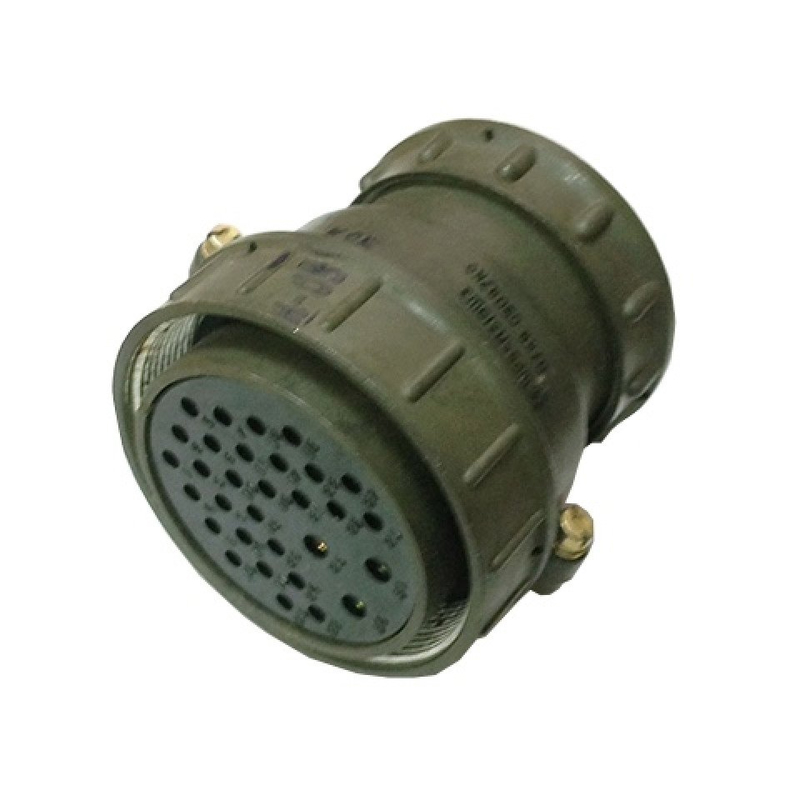

Эта розетка показана на фото: черный цилиндрический корпус с множеством гнезд для контактов и патрубком для кабеля.

Конструкция и материалы

Корпусные детали выполнены из алюминиевого сплава АЛ-11, изоляторы — из прессматериала карболит К-211-3. Гнезда контактов сделаны из латуни ЛС59-1 с никелевым покрытием (буква "Н" в маркировке).

Проходной диаметр составляет 60 мм, масса — не более 271 г.

Контакты

Разъем имеет 31 контакт: 14 шт. диаметром 1,5 мм (до 20 А на контакт), 14 шт. диаметром 2,5 мм (до 35 А) и 3 шт. диаметром 3,5 мм (до 40 А).

Маркировка

Расшифровка ШР55П31ЭШ3: ШР — тип (негерметичный штепсельный); 55 — условный размер корпуса; П — прямой патрубок; 31 — число контактов; Э — гайка для экранированного кабеля; Ш — розетка; 3 — сочетание контактов; Н — никелевое покрытие.

Климатика — УХЛ (умеренный и холодный климат).
