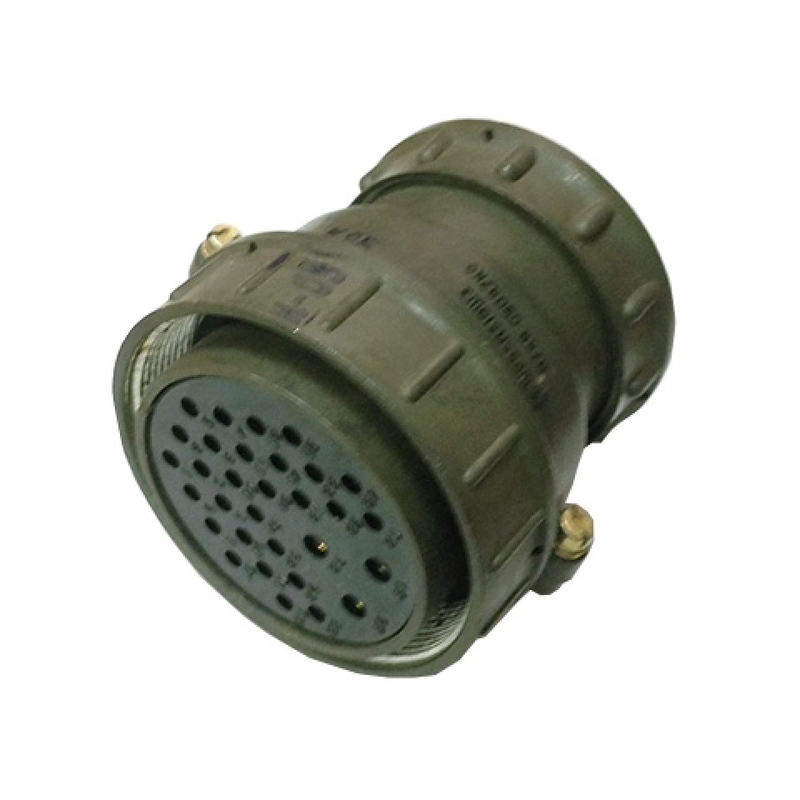

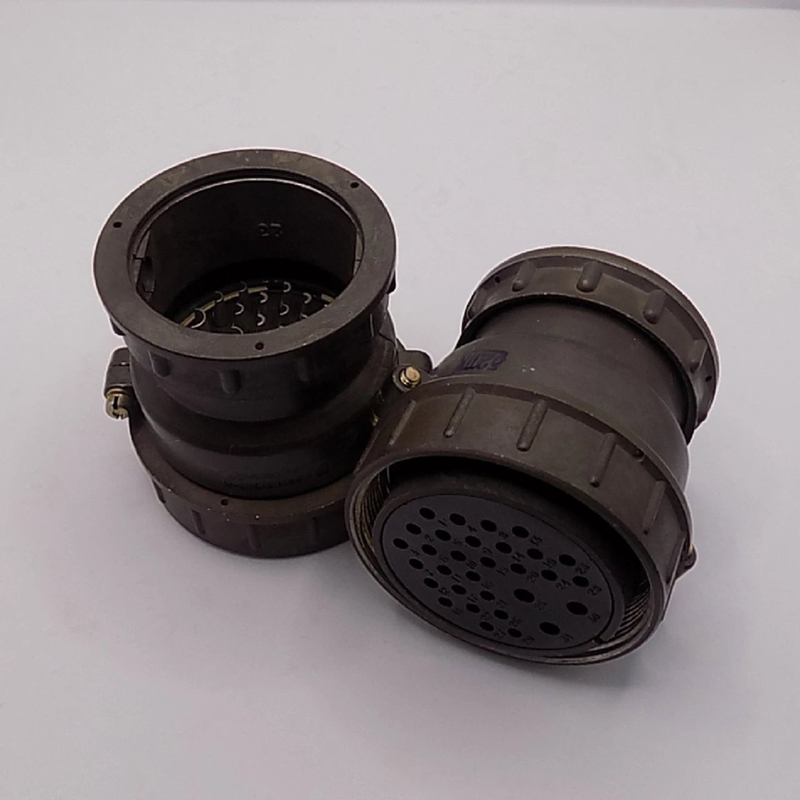

ШР55П31ЭШ3 розетка Кабельная

ШР55П31ЭШ3 — это 31-контактная негерметичная кабельная розетка серии ШР, предназначенная для работы в электрических цепях с переменным и постоянным током при напряжении до 850 В. розетка имеет прямой патрубок и используется для экранированного кабеля.

Технические Характеристики

• Количество контактов : 31 (14 контактов ?1,5 мм, 14 контактов ?2,5 мм, 3 контакта ?3,5 мм).

• Рабочая токовая нагрузка : До 20 А для контактов ?1,5 мм, до 35 А для контактов ?2,5 мм, и до 40 А для контактов ?3,5 мм. Общая максимальная токовая нагрузка на соединитель — до 512 А.

• Сопротивление контактов : Не более 2,5 мОм для ?1,5 мм, 1 мОм для ?2,5 мм, и 0,75 мОм для ?3,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Покрытие контактов : Серебро.

• Число сочленений-расчленений : Не менее 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Условия эксплуатации : Температура от -60°C до +60°C, атмосферное давление до 1,3·10^-4 Па (10^-6 мм рт. ст.).

Применение

Эта розетка используется в различных электронных устройствах, где требуется надежное соединение с экранированным кабелем. Она подходит для монтажа в средах с повышенными требованиями к устойчивости к вибрациям и механическим ударам.

Габаритные Размеры

Габаритные размеры розетки составляют 68,1?67,5?75,1 мм.

Расшифровка Обозначения

• ШР : Тип соединителя (штепсельный разъем).

• 55 : Условный размер корпуса.

• П : Конструктивное исполнение кабельной части (пр
