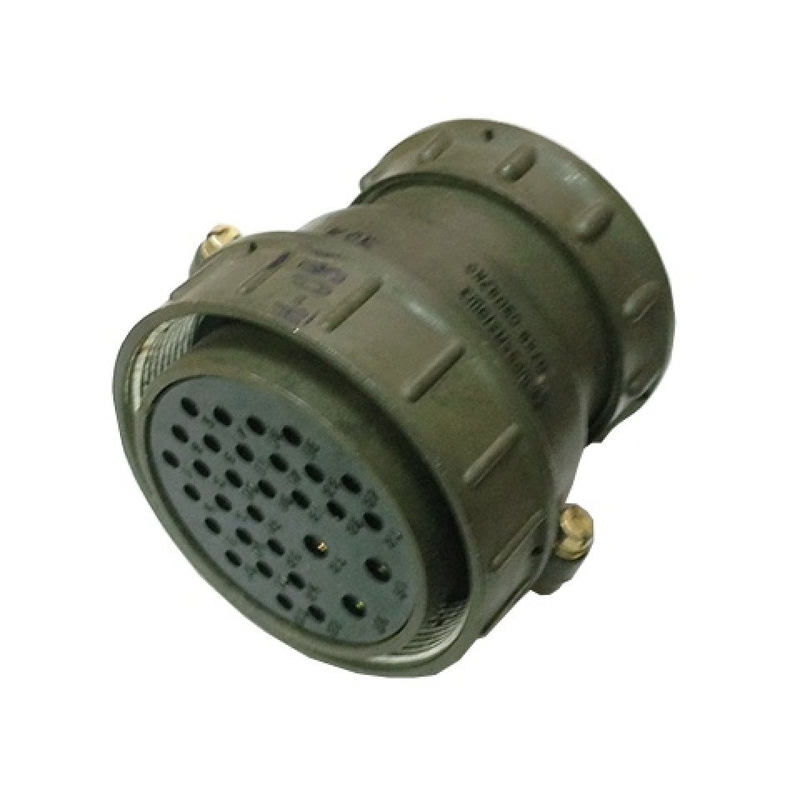

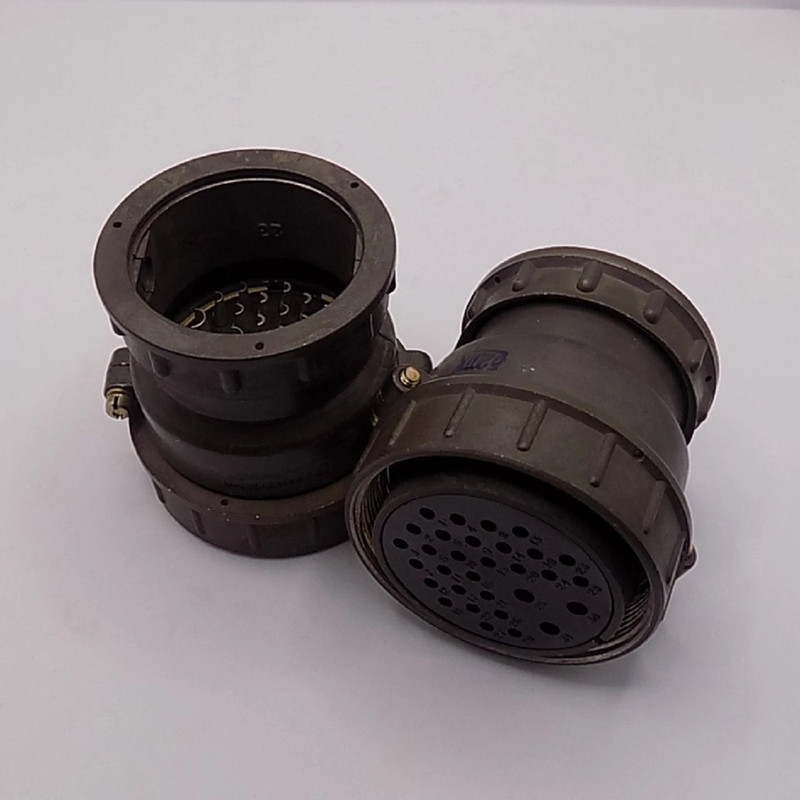

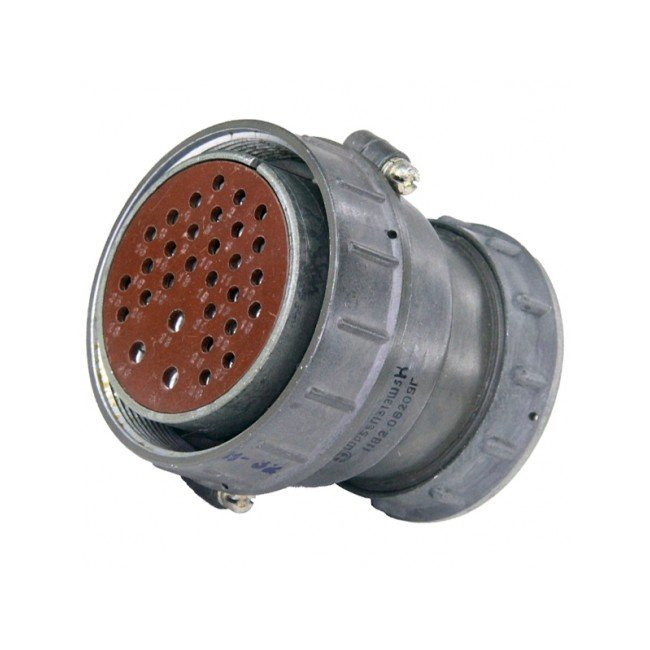

ШР55П31ЭШ3 — это 31‑контактная негерметичная кабельная розетка цилиндрического штепсельного разъёма серии ШР, предназначенная для соединения экранированных кабелей в электрических цепях постоянного и переменного токов.

Назначение и область применения

Розетка используется для соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре, в том числе в радиоэлектронных и радиотехнических устройствах общего назначения. Она рассчитана на работу при напряжении до 850 В (амплитудное значение) и частоте переменного тока до 3 МГц.

Конструкция и тип корпуса

ШР55П31ЭШ3 — кабельная розетка с прямым патрубком (обозначение «П» в маркировке) и концевой гайкой «Э» для экранированного кабеля. Корпус выполнен под условный размер 55 и относится к ряду цилиндрических негерметичных разъёмов типа ШР, применяемых в промышленной и радиотехнической аппаратуре.

Контакты и токовые нагрузки

Соединитель имеет 31 контакт, набор которых включает: 14 контактов диаметром 1,5 мм, 14 контактов 2,5 мм и 3 контакта 3,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет до 20 А (Ø1,5 мм), до 35 А (Ø2,5 мм) и до 40 А (Ø3,5 мм), а суммарная токовая нагрузка на весь соединитель — до примерно 512 А.

Электрические и механические характеристики

Сопротивление контакта не превышает 0,75–2,5 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Розетка рассчитана на многократные сочленения‑расчленения (порядка нескольких сотен циклов, в зависимости от конкретного ТУ), при этом обеспечивается устойчивость к вибрации в диапазоне частот примерно 1–5000 Гц.

Краткая расшифровка обозначения

• ШР — тип соединителя, штепсельный разъём негерметичный.

• 55 — условный размер корпуса.

• П — прямой патрубок для кабельной части.

• 31 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля.

• Ш — приборная часть (кабельная розетка).

• 3 — ряд исполнения/разработка.
