Назначение

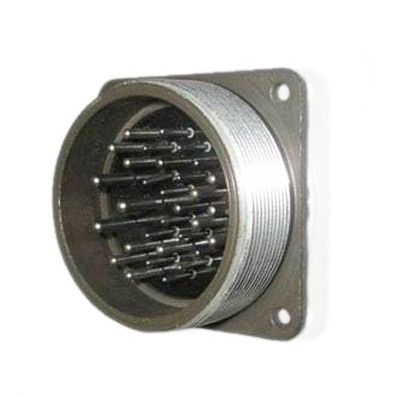

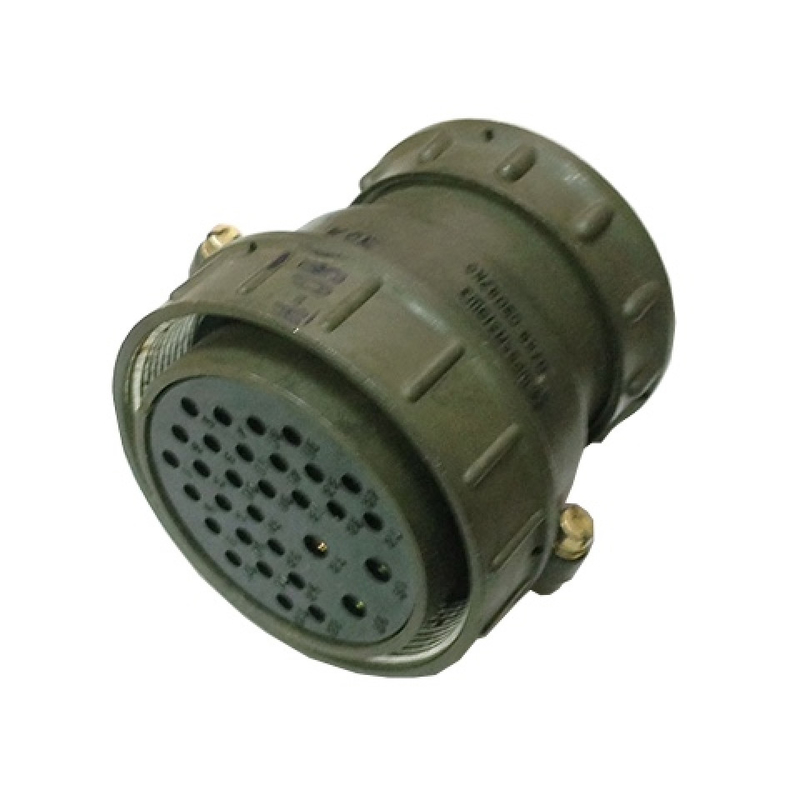

Блочная розетка ШР55П31ЭШ3, артикул 10864, относится к категории соединителей ШР55 и представляет собой штепсельный разъем негерметичного исполнения. Изделие имеет приемку «5» и предназначено для применения в составе электрических соединителей серии ШР. Розетка используется как приборная часть с креплением без патрубка и рассчитана на работу с экранированным кабелем.

Конструкция изделия ориентирована на многоконтактное подключение: количество контактов составляет 31. Это позволяет применять разъем в цепях постоянного и переменного тока с частотой до 3 МГц, а также в условиях воздействия механических нагрузок.

Конструктивное исполнение и маркировка

Обозначение ШР55П31ЭШ3 содержит сведения о типе, размере корпуса, конструктивном исполнении, количестве контактов, виде концевой гайки и виде соединителя. Ниже приведена расшифровка маркировки.

Расшифровка обозначения

• Тип соединителя: ШР — штепсельный разъем, негерметичный.
• Условный размер корпуса: 55.
• Конструктивное исполнение: П — без патрубка, для приборной части.
• Количество контактов: 31.
• Вид концевой гайки: Э — для экранированного кабеля.
• Вид соединителя: Ш — розетка (гнездо).
• Сочетание контактов: 3 — тридцать один контакт, в том числе четырнадцать контактов диаметром 1,5 мм, четырнадцать контактов диаметром 2,5 мм и три контакта диаметром 3,5 мм.

Такое сочетание контактов позволяет распределять токовые нагрузки по группам контактов с разным диаметром и обеспечивать подключение нескольких цепей в одном корпусе.

Технические характеристики

Заявленные характеристики блочной розетки ШР55П31ЭШ3:

• Рабочее напряжение: до 850 В амплитудного значения для постоянного и переменного тока с частотой до 3 МГц.
• Токовая нагрузка на контакт: до 20 А для контактов диаметром 1,5 мм; до 35 А для контактов диаметром 2,5 мм; до 40 А для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на соединитель: до 512 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.

Серебряное покрытие контактов обеспечивает стабильное электрическое соединение, а метод монтажа пайкой предполагает фиксированное присоединение проводников к контактам.

Применение и условия эксплуатации

Розетка предназначена для использования в штепсельных разъемах, где требуется негерметичное многоконтактное соединение. Концевая гайка под экранированный кабель позволяет подключать экранированные кабельные линии, что расширяет область применения в приборах и распределительных устройствах.

Изделие рассчитано на эксплуатацию при следующих механических воздействиях:

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия: ускорение до 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: ускорение до 350 метров на секунду в квадрате (35 g).

Блочное исполнение и приемка «5» учитываются при выборе изделия для конкретного оборудования. Монтаж выполняется пайкой, после чего розетка фиксируется в составе прибора или блока.
