Назначение

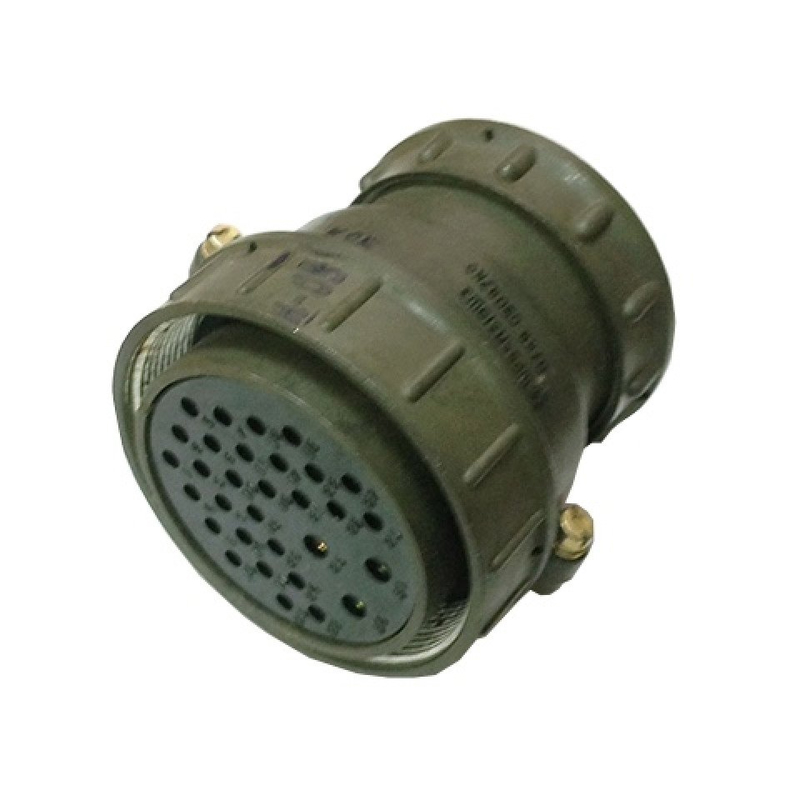

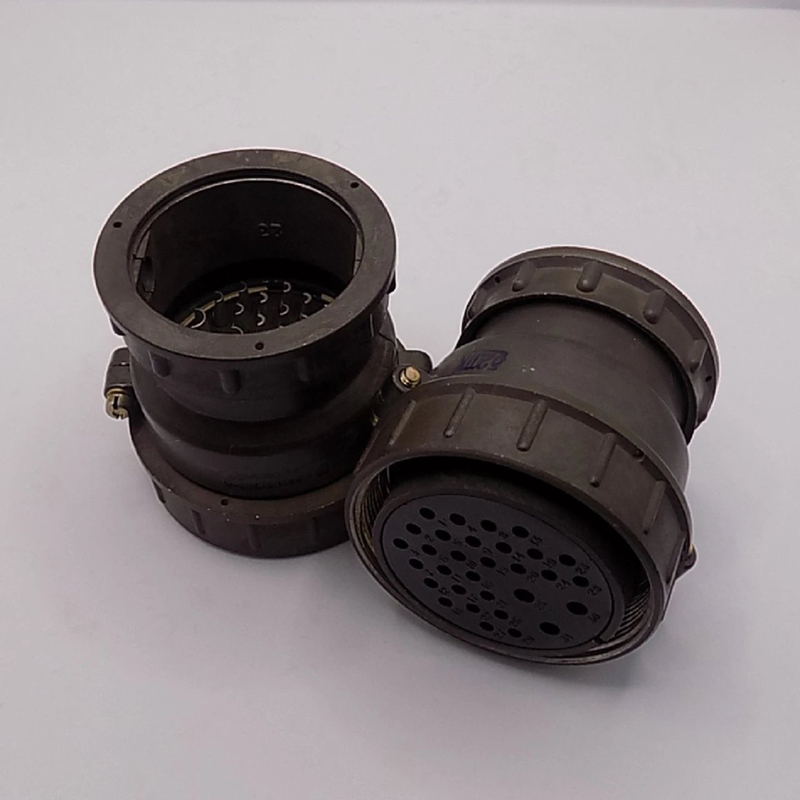

Кабельная розетка ШР55П31ЭШ3 с артикулом 51832 относится к категории ШР55 и предназначена для использования в электрических цепях. Изделие обеспечивает разъемное соединение проводников и применяется в системах, где требуется стабильный электрический контакт при воздействии внешних факторов.

Розетка рассчитана на работу в составе электротехнических и электронных систем, в которых важно сохранение целостности цепи при вибрационных нагрузках и длительной эксплуатации.

Технические характеристики

Контактная группа

Изделие оснащено 31 контактом. Контактная группа распределена по диаметрам следующим образом:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм.

Такое сочетание позволяет подбирать конфигурацию подключения в соответствии с требованиями конкретной электрической схемы.

Электрические параметры

Максимальная токовая нагрузка составляет от 20 до 675 А в зависимости от конфигурации подключения. Сопротивление контактов не превышает установленного значения, что обеспечивает надежность соединения и снижает потери в месте контакта.

Устойчивость к внешним воздействиям

Розетка способна выдерживать синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Минимальная наработка изделия составляет не менее 1000 часов.

Конструктивные особенности

Корпус розетки выполнен из алюминиевого сплава. Это решение обеспечивает прочность и долговечность конструкции, а также устойчивость к механическим нагрузкам. Материал корпуса способствует сохранению рабочих характеристик при эксплуатации в сложных условиях.

Форма и компоновка контактных элементов ориентированы на надежное сопряжение с ответной частью соединителя. Конструкция учитывает необходимость многократного соединения и разъединения без потери качества электрического контакта.

Применение

Розетка ШР55П31ЭШ3 используется в различных областях, где предъявляются повышенные требования к надежности электрических соединений:

• энергетическая инфраструктура;
• промышленное оборудование;
• авиация;
• другие сферы, в которых необходимы устойчивые к внешним воздействиям разъемные соединения.

Благодаря виброустойчивости и минимальной наработке не менее 1000 часов изделие подходит для работы в условиях, требующих высокой степени надежности и стабильности соединений.
