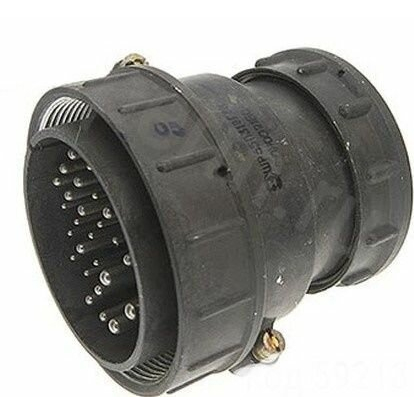

ШР55П31ЭГ3 — это кабельная вилка серии низкочастотных цилиндрических соединителей ШР, предназначенная для внутренних монтажей в электрических цепях переменного и постоянного тока.

Основные характеристики

Она рассчитана на напряжение до 850 В (амплитудное значение) и частоту до 3 МГц, с максимальной токовой нагрузкой до 512 А на весь соединитель. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, масса изделия около 240 г, габариты примерно 75×68 мм.

Контакты и ток

Вилка имеет 31 контакт: 14 шт. диаметром 1,5 мм (ток 20 А), 14 шт. диаметром 2,5 мм (ток 35 А), 3 шт. диаметром 3,5 мм (ток 40 А). Сопротивление контактов не превышает 2,5 мОм (для Ø1,5 мм), 1 мОм (для Ø2,5 мм) и 0,75 мОм (для Ø3,5 мм); покрытие — серебро.

Эта вилка оснащена прямым патрубком для экранированного кабеля, резьбовым методом сочленения и накидной гайкой M60×1,5.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +60 (или +100) °С, относительная влажность до 98% при +25 °С, атмосферное давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²), механические удары (до 5000 м/с² одиночные), звуковое давление 170 дБ.

Надежность

Сопротивление изоляции не менее 5000 МОм, ресурс — 500 циклов сочленений-расчленений, наработка минимум 1000 часов, срок хранения 15 лет. Климатическое исполнение — УХЛ, цвет — темно-серый.
