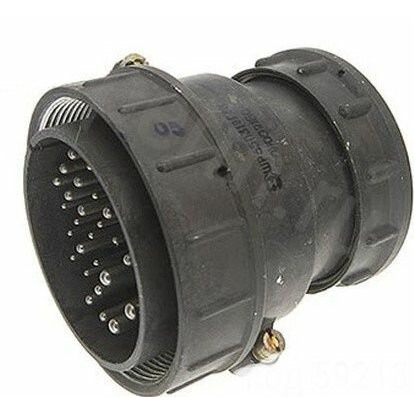

ШР55П31ЭГ3 представляет собой кабельную вилку серии ШР — цилиндрические низкочастотные разъёмы для промышленного применения. Это 31-контактная негерметичная модель с прямым патрубком для экранированного кабеля, предназначенная для надёжного соединения в сложных условиях.

Основные характеристики

Вилка имеет условный размер корпуса 55 и проходной диаметр 60 мм. Контакты распределены так: 14 шт. диаметром 1,5 мм (ток до 20 А), 14 шт. диаметром 2,5 мм (до 35 А) и 3 шт. диаметром 3,5 мм (до 40 А); максимальная токовая нагрузка на весь соединитель — до 512 А при напряжении до 850 В переменного или постоянного тока.

Сопротивление контактов минимально: не более 2,5 мОм для Ø1,5 мм, 1 мОм для Ø2,5 мм и 0,75 мОм для Ø3,5 мм. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +60°C (с учётом перегрева контактов до +110°C), относительная влажность до 98% при +25°C, атмосферное давление от 1,33·10⁻⁴ Па до 50,6·10⁴ Па. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с².

Ресурс: минимум 1000 часов наработки, 500 циклов сочленений-расчленений, срок сохраняемости — 15 лет. Климатическое исполнение — УХЛ, материал корпуса — алюминиевый сплав, изолятор — карболит, контакты с серебряным покрытием.

Конструкция и монтаж

Метод сочленения — резьбовой (шаг гайки M60×1,5), монтаж — объёмный. Габариты примерно 68,1×67,5×75,1 мм, масса около 240 г. Предназначена для кабелей с экранированием, часто используется в электронике, приборостроении и промышленных системах.
