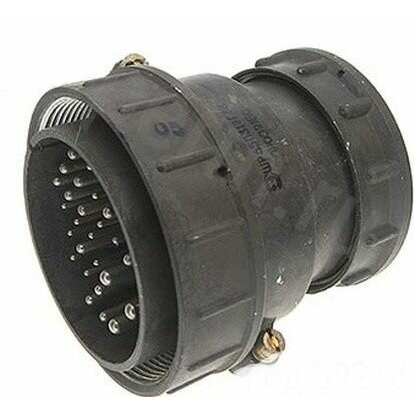

ШР55П31ЭГ3 — это цилиндрическая негерметичная кабельная вилка из серии низкочастотных разъёмов ШР, рассчитанная на работу в электрических цепях постоянного и переменного токов напряжением до 850 В. Она используется для подключения кабелей к приборам и стойкам, где применяются соответствующие розетки ШР, чаще всего в промышленном и военном/оборонном оборудовании.

Конструкция и контакты

Разъём имеет 31 контакт в цилиндрическом корпусе условным размером «55». В типовом наборе:

• 14 штыревых контактов диаметром 1,5 мм,

• 14 штыревых контактов диаметром 2,5 мм,

• 3 штыревых контакта диаметром 3,5 мм,
  с соответствующими допустимыми токами порядка 20 А, 35 А и 40 А на каждый тип контакта.

Корпус выполнен из алюминиевого сплава (например, А‑22), изолятор — из карболита, а контакты часто имеют серебряное покрытие для снижения переходного сопротивления. Патрубок прямой, предназначен для экранированного кабеля, с крепежной гайкой, обеспечивающей соединение экрана и корпуса.

Электрические и эксплуатационные параметры

Рабочее напряжение до 850 В постоянного и переменного тока, частота до примерно 3 МГц, при номинальной нагрузке до около 512 А суммарно на все контакты. Сопротивление изоляции в нормальных условиях не менее 5000 МОм, а собственное сопротивление контактов — единицы миллюомов, что обеспечивает малые потери и нагрев.

Климатический диапазон рабочих температур обычно от −60 °С до +60 °С, при этом допускаются перегревы контактов и воздействия по температурным циклам, вибрации и линейным ускорениям до 2000 м/с². Разъём рассчитан на не менее 500 циклов сочленения/расчленения и имеет минимальный срок сохраняемости до 15 лет.

Применение и стандарты

ШР55П31ЭГ3 относится к цилиндрическим низкочастотным разъёмам и применяется в электропитающих и сигнальных цепях оборудования, где требуются надёжные механические и электрические соединения с экранированным кабелем. Изделие изготавливается по техническим условиям семейства ТУ (например, бРО.364.028 ТУ и более поздним общепромышленным ТУ), что позволяет использовать его в современных промышленных системах, включая сертифицированные по требованиям ЕАЭС.
