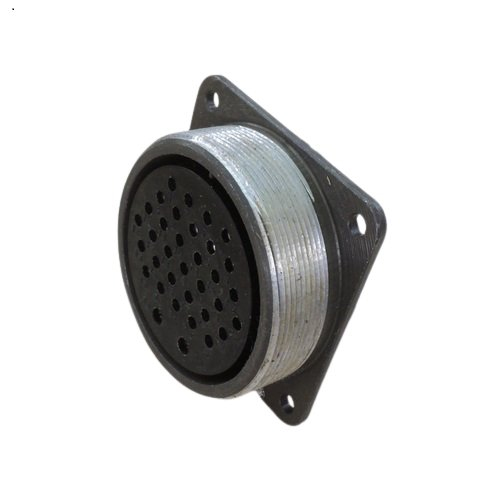

ШР55П31ЭГ3 — это блочная (приборная) низкочастотная розетка серии ШР, предназначенная для подключения кабелей управления и слаботочных цепей в стационарном оборудовании, в том числе в сварочной и промышленной аппаратуре. Она используется как часть разъемного соединения с аналогичным штекером (вилкой) и обеспечивает многоконтактное соединение до 31 цепей в одном корпусе.

Назначение и область применения

Розетка ШР55П31ЭГ3 рассчитана на эксплуатацию в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Её применяют для подключения кабелей управления от выпрямителей к сварочным полуавтоматам, блокам питания и другим устройствам дистанционного регулирования и управления.

Конструкция и тип соединения

Это негерметичный цилиндрический разъем резьбового сочленения с корпусом условного размера «55», исполнением «П» — без патрубка (монтаж «на блок»). Розетка выполнена в виде блочной части, устанавливаемой на щит или корпус оборудования, с возможностью сочленения с соответствующим штепсельным разъемом.

Контакты и электрические параметры

Розетка имеет 31 контакт, разделённый на три группы по диаметрам:

• 14 контактов диаметром 1,5 мм,

• 14 контактов диаметром 2,5 мм,

• 3 контакта диаметром 3,5 мм.

Для каждого диаметра контакт выполняет функцию гнезда (розетки) и рассчитан на максимальный ток порядка 20 А (1,5 мм), 35 А (2,5 мм) и до 40–50 А (3,5 мм) в зависимости от условий эксплуатации и нагрузки.

Механические и эксплуатационные характеристики

Габаритные размеры розетки составляют примерно 64×64×38 мм, масса около 0,2 кг, что характерно для серии ШР с нормальными габаритами. Разъём обеспечивает несколько сотен сочленений‑расчленений (до ~500 циклов), имеет довольно высокое сопротивление изоляции (более 5000 МОм) и стойкость к вибрации в диапазоне частот 1–5000 Гц.

Расшифровка маркировки

Сокращение «ШР55П31ЭГ3» расшифровывается так:

• ШР — серия негерметичных штепсельных разъёмов.

• 55 — условный размер корпуса.

• П — конструктивное исполнение приборной части «без патрубка».

• 31 — количество контактов.

• Э — вид гайки для экранированного кабеля (сама гайка для патрубка отсутствует).

• Г — тип соединителя «гнездо» (розетка).

• 3 — комбинация контактных диаметров (1,5 / 2,5 / 3,5 мм).
