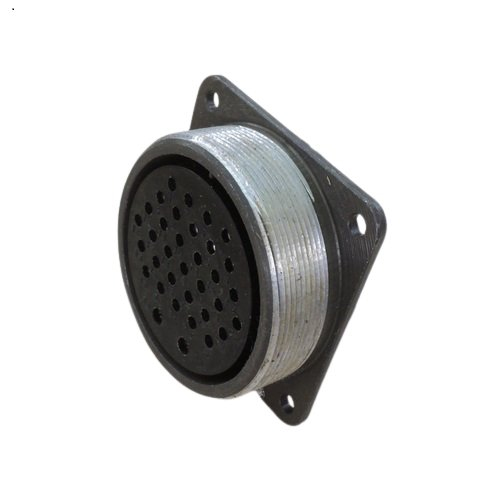

ШР55П31ЭГ3 — это блочная розетка серии ШР, предназначенная для соединения кабелей управления в сварочном оборудовании, выпрямителях и системах дистанционного регулирования. Она используется в комплектации аппаратов вроде КИУ-1201 для слаботочных цепей.

Технические характеристики

Розетка имеет 31 контакт: 14 диаметром 1,5 мм (ток до 20 А), 14 диаметром 2,5 мм (ток до 35 А) и 3 диаметром 3,5 мм (ток до 50 А). Работает при напряжении до 850 В в цепях постоянного, переменного или импульсного тока с частотой до 3 МГц, выдерживает вибрацию 1–5000 Гц и не менее 500 соединений.

Габаритные размеры — 64×64×38 мм, масса около 0,2 кг, тип корпуса — приборный без патрубка.

Маркировка

Обозначение расшифровывается как: ШР (тип разъёма), 55 (размер корпуса), П (без патрубка), 31 (количество контактов), Э (гайка для экранированного кабеля), Г (розетка), 3 (сочетание контактов), Н (никелевое покрытие).

Применение

Подходит для промышленного оборудования с климатикой УХЛ, обеспечивает надёжное соединение в условиях вибрации и высокой нагрузки. Сопротивление изоляции — не менее 5000 МОм.
