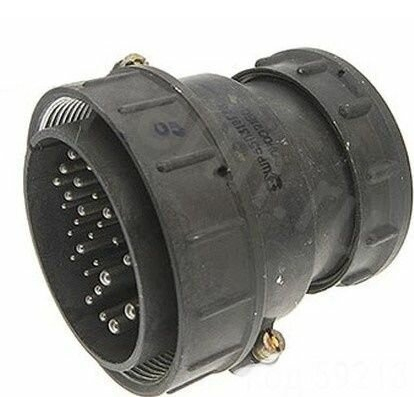

ШР55П31ЭГ3 – это негерметичная цилиндрическая приборная розетка из серии ШР (штепсельные разъёмы), предназначенная для соединения кабельных линий в электрических цепях постоянного и переменного тока. Она используется, как правило, в радио‑ и электронной аппаратуре, системах управления и силовых распределительных цепях.

Назначение и сфера применения

• Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В.

• Применяется в радиотехнической и радиоэлектронной аппаратуре, а также в силовых и управляющих кабелях, например, для сварочного оборудования и промышленных источников питания.

Конструкция и тип корпуса

• Разъём имеет условный диаметр корпуса 55 мм, приборная часть без патрубка (буква «П» в обозначении).

• Крепление кабеля осуществляется через концевую гайку «Э» для экранированного кабеля, патрубок для кабеля отсутствует, что упрощает ввод кабеля в корпус.

Контакты и токовые характеристики

• Общее количество контактов – 31, с комбинацией диаметров: 14 контактов ∅1,5 мм, 14 контактов ∅2,5 мм и 3 контакта ∅3,5 мм.

• Рабочий ток на отдельные контакты достигает примерно 20 А для ∅1,5 мм, 35 А для ∅2,5 мм и 35–40 А для ∅3,5 мм, а суммарный ток на соединитель может составлять порядка 500 А в зависимости от нагрузки и распределения по контактам.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение – до 850 В по постоянному и переменному току.

• Сопротивление контакта обычно не более нескольких миллиом, сопротивление изоляции в нормальных условиях – не менее 5000 МОм.

Механические и ресурсные характеристики

• Соединение розетки с вилкой – резьбовое, с поляризацией корпусов для правильной ориентации.

• Число сочленений‑расчленений – не менее 500, минимальная наработка – порядка 1000–5000 часов, срок сохраняемости – до 15 лет.
