Назначение

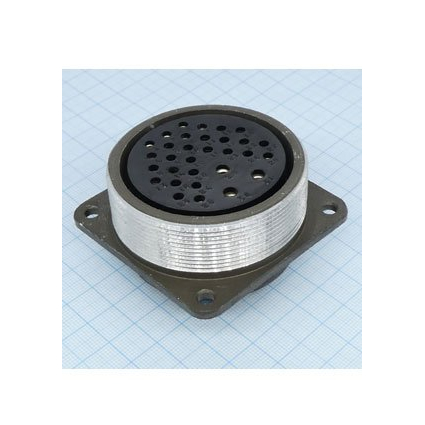

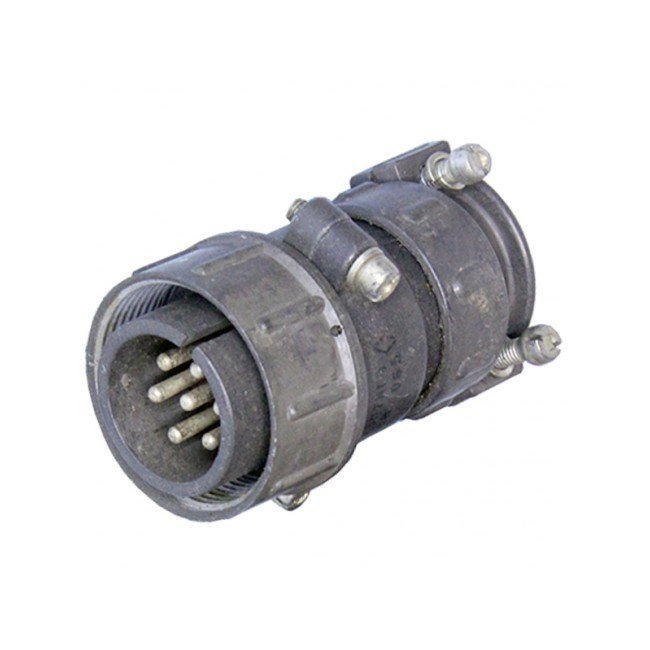

ШР55П31ЭГ3 — это 31-контактная негерметичная приборная розетка цилиндрической серии ШР. Она предназначена для электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Артикул товара — 51830, категория — ШР55. В карточке указан год 2010; производитель в предоставленных данных не указан.

Розетка выполнена без патрубка и применяется для экранированных кабелей. Соединение с ответной частью — резьбовое. Исполнение негерметичное: герметизация в конструкции не предусмотрена.

Подтверждённые технические особенности

Контактная система

В розетке 31 контакт. Из них 14 контактов диаметром 1,5 мм рассчитаны на ток до 20 А, 14 контактов диаметром 2,5 мм — на ток до 35 А, а 3 контакта диаметром 3,5 мм — на ток до 40–50 А. Общая токовая нагрузка указана до 512 А. Материал контактов — серебро или никель.

Электрические параметры

• Рабочее напряжение — до 850 В.
• Частота цепей — до 3 МГц.
• Сопротивление контакта — до 0,75–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические свойства

Проходной диаметр монтажного отверстия — 60 мм. Климатическое исполнение — УХЛ. Розетка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с². Ресурс — 500 сочленений-расчленений, наработка — 1000 часов. Сохраняемость — до 15 лет.

Применение

ШР55П31ЭГ3 применяется в радиоэлектронной аппаратуре, сварочном оборудовании и аналогичных системах, где требуется подключение экранированных кабелей. Розетка подходит для цепей постоянного, переменного и импульсного тока с указанными электрическими параметрами. Благодаря 31 контакту разных диаметров она позволяет подключать цепи с разными токовыми нагрузками в составе приборного соединения.

При подборе следует учитывать негерметичное исполнение, отсутствие патрубка, резьбовое соединение и ограничения по напряжению, частоте, токам контактов, вибрации и ресурсу. Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
