Назначение

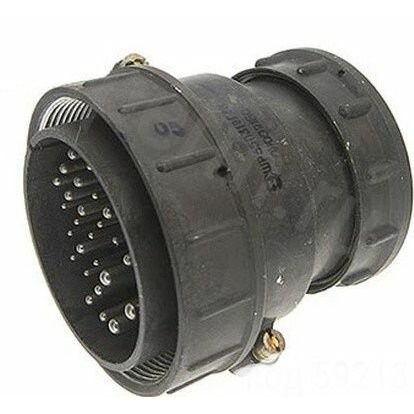

ШР55П31ЭГ3 — приборная розетка цилиндрического разъёма серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжная коммутация большого числа проводников в ограниченном объёме, в том числе в условиях повышенных вибрационных и ударных нагрузок, пониженного давления и широкого диапазона температур.

Розетка относится к группе низкочастотных низковольтных цилиндрических соединителей условного размера корпуса 55 с концевой гайкой типа Э. Исполнение — негерметичное, без патрубка для экранированного кабеля, с проходным диаметром 60 мм.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 850 В постоянного и переменного тока при частоте до 3 МГц.
• Максимальная суммарная токовая нагрузка — 512 А.
• Количество и сечения контактов: 14 шт. диаметром 1,5 мм (ток до 20 А), 14 шт. диаметром 2,5 мм (ток до 35 А), 3 шт. диаметром 3,5 мм (ток до 40 А). Всего 31 контакт.
• Сопротивление контакта — не более от 0,75 до 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и материалы

• Корпусные детали — алюминиевый сплав АЛ-11.
• Изоляторы — прессматериал карболит К-211-3.
• Гнёзда контактов — латунь ЛС59-1 с покрытием серебром или никелем в зависимости от маркировки.

Условия эксплуатации

• Температурный диапазон — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Работоспособность при пониженном давлении — 1,3 на 10 в степени минус 4 Па.
• Вибрация — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Удары — ускорение до 5000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.
• Ресурс сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Применение

Розетка ШР55П31ЭГ3 устанавливается в составе приборных соединителей серии ШР и служит ответной частью при монтаже жгутов и кабельных сборок радиоэлектронной и радиотехнической аппаратуры. Благодаря комбинации контактов разного диаметра одно изделие позволяет одновременно коммутировать силовые и сигнальные цепи, что сокращает число отдельных разъёмов в устройстве.

Изделие рассчитано на эксплуатацию в жёстких условиях: оно сохраняет работоспособность при вибрации, ударах, пониженном давлении и в широком температурном диапазоне, поэтому применимо в аппаратуре, работающей на подвижных объектах и в неотапливаемых помещениях.

Приёмка и выпуск

Товар имеет приёмку «5». Год выпуска — 88–91. Артикул — 41367. Категория — ШР55. Краткое описание из каталога — блочная.
