Назначение

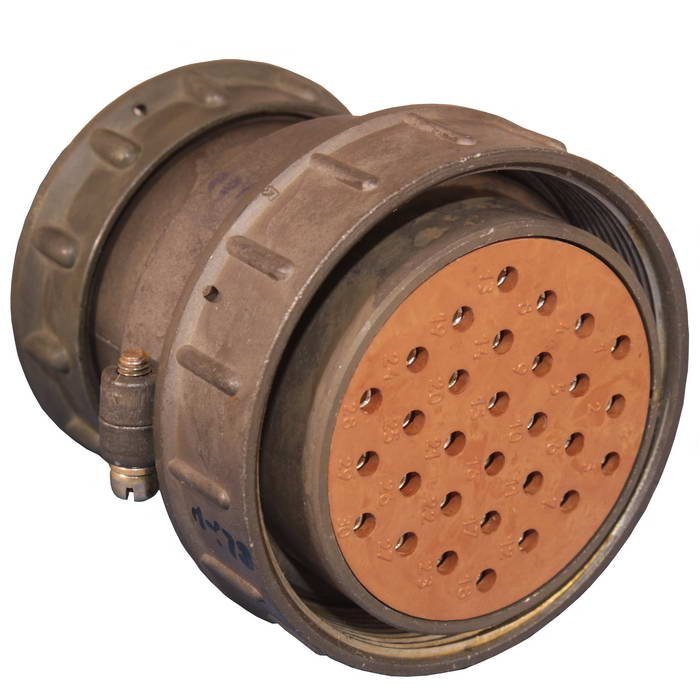

ШР55П30НШ1 — это кабельная розетка цилиндрического низкочастотного соединителя типа ШР. Она предназначена для соединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к категории ШР55 и имеет артикул 51822. Розетка применяется в цепях постоянного и переменного тока с амплитудным напряжением до 850 В и частотой до 3 МГц.

Конструкция рассчитана на эксплуатацию в составе разъёмных соединений, где требуется передача электрических сигналов и питающих цепей через 30 контактов. Соединитель негерметичный, поэтому для наружного применения необходима защита от пыли и влаги.

Конструкция и маркировка

Обозначение ШР55П30НШ1 расшифровывается по элементам, указанным в описании товара.

• ШР — тип соединителя.
• 55 — размер корпуса.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• Ш — розетка.
• 1 — сочетание контактов.

Корпус розетки пластмассовый. Контакты могут быть изготовлены из серебра или никеля. Соединение с ответной частью выполняется резьбой, поляризация — одношпоночная. Одношпоночная поляризация задаёт ориентацию при сочленении.

Контактная система и электрические параметры

В розетке установлено 30 контактов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм. Максимальная токовая нагрузка составляет 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм. Суммарная нагрузка по контактам указана до 384 А.

• Сопротивление контакта — не более 5 мОм для контактов диаметром 1,5 мм.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.

Рабочее амплитудное напряжение достигает 850 В в цепях постоянного и переменного тока с частотой до 3 МГц. Климатическое исполнение — УХЛ. Соединитель имеет пластмассовый корпус и не является герметичным.

Совместимость и условия эксплуатации

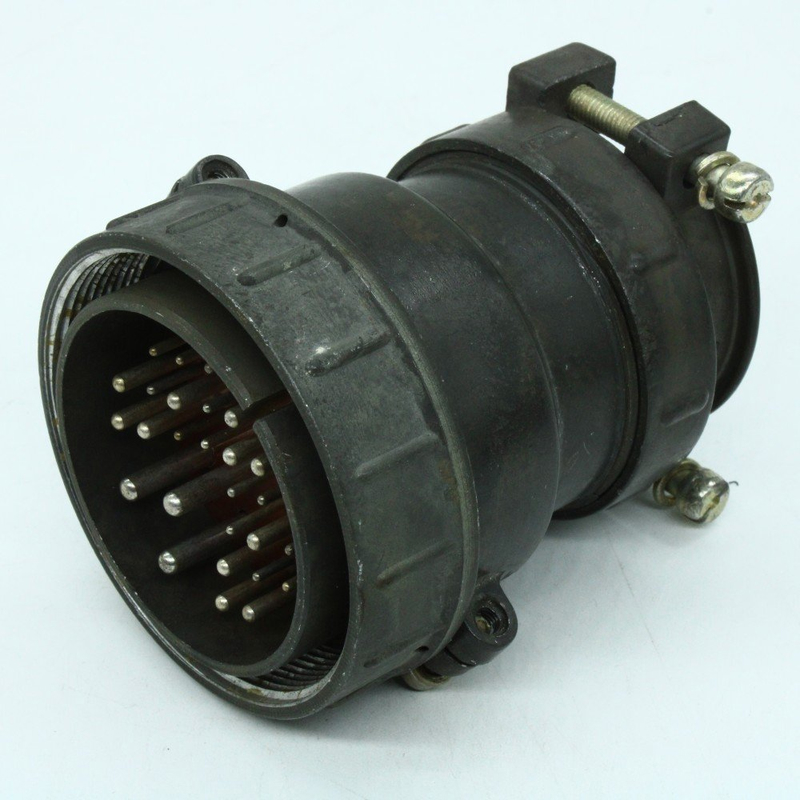

Розетка сочленяется резьбой с блочной вилкой типа ШР, например с ШР55П30ЭШ1. Поляризация одношпоночная. Ресурс соединения — 500 сочленений-расчленений, наработка — не менее 1000 часов.

• Синусоидальная вибрация — 1–5000 Гц при ускорении 300 м/с².
• Одиночные удары — до 5000 м/с².
• Многократные удары — до 350 м/с².
• Пониженное давление — до 1,3·10⁻⁴ Па.
• Температура — до +60 °С.

Изделие подходит для внутреннего и наружного применения при защите от пыли и влаги. Поскольку соединитель негерметичен, при наружной установке следует учитывать это ограничение. В карточке товара указан год 2015; производитель не указан.

Применение

ШР55П30НШ1 применяется в электро- и радиоаппаратуре для соединения электрических цепей через кабельную розетку. Различные диаметры контактов позволяют использовать изделие в цепях с разной токовой нагрузкой: контакты диаметром 1,5 мм рассчитаны на 20 А, контакты диаметром 2,5 мм — на 35 А.

Розетка подходит для внутреннего и наружного применения с защитой от пыли и влаги, а также для условий вибрации, ударов, пониженного давления и температуры до +60 °С в пределах подтверждённых характеристик. Для правильного подключения важно использовать ответную блочную вилку с соответствующим типом корпуса и контактной комбинацией, например ШР55П30ЭШ1.
