Назначение и область применения

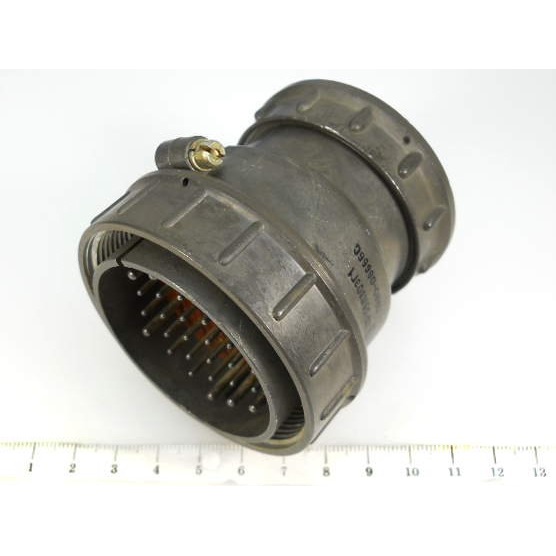

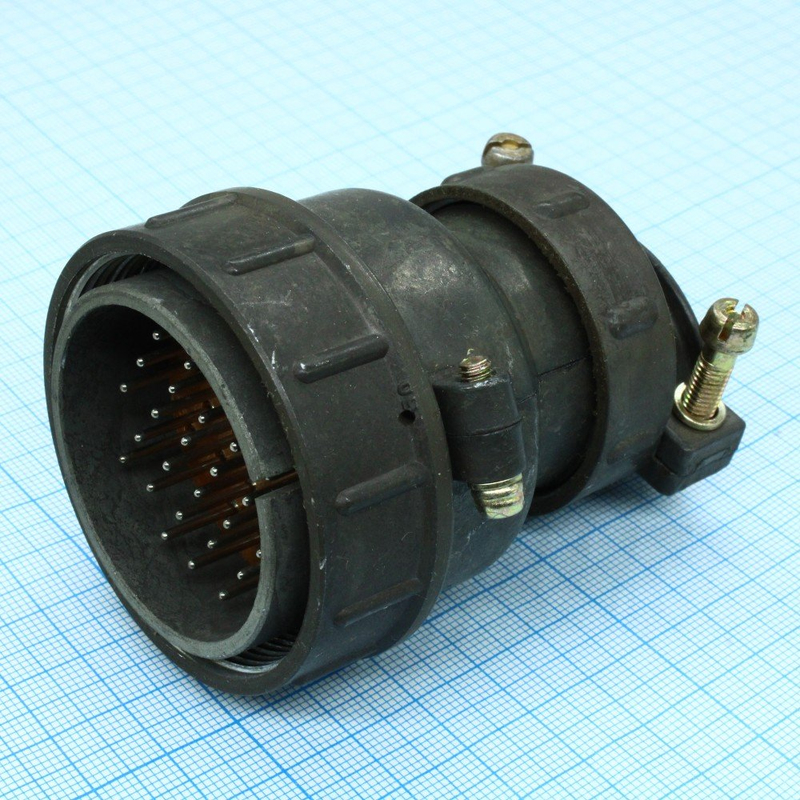

Кабельная вилка ШР55П30НГ1 является составной частью цилиндрического низкочастотного соединителя серии ШР и предназначена для организации разъёмного электрического соединения в электротехнических и радиотехнических устройствах. Изделие используется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, включая радиоэлектронную аппаратуру, контрольно-измерительные приборы и промышленное оборудование. Конструкция допускает применение как во внутренних, так и в наружных установках при условии обеспечения защиты от пыли и влаги.

Соединитель ориентирован на работу с неэкранированным кабелем, что отражено в обозначении литерой «Н». Вилка рассчитана на многократное сочленение с ответной розеткой соответствующего типа и обеспечивает стабильное электрическое соединение в условиях воздействия внешних механических и климатических факторов.

Технические особенности и электрические параметры

Изделие имеет условный размер корпуса 55 и оснащено прямым патрубком для ввода кабеля. Общее количество контактов составляет 30, из которых 22 контакта выполнены диаметром 1,5 мм и 8 контактов — диаметром 2,5 мм. Такое сочетание позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы подключения.

Электрические характеристики вилки:

• токовая нагрузка на контакты диаметром 1,5 мм — до 20 А на каждый контакт;
• токовая нагрузка на контакты диаметром 2,5 мм — до 35 А на каждый контакт;
• суммарная допустимая токовая нагрузка — до 374 А;
• максимальное амплитудное напряжение — 850 В;
• сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Контактные поверхности выполняются из серебра или никеля, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Изделие имеет климатическое исполнение УХЛ и является негерметичным. Ресурс вилки составляет до 500 циклов сочленения и расчленения без потери эксплуатационных характеристик.

Конструктивные особенности и устойчивость к внешним воздействиям

Маркировка ШР55П30НГ1 расшифровывается следующим образом: ШР — тип соединителя цилиндрический низкочастотный, 55 — условный размер корпуса, П — прямой патрубок, 30 — количество контактов в комбинации 22 плюс 8, Н — исполнение для неэкранированного кабеля, Г — вилка, 1 — принятая комбинация расположения контактов. Прямой патрубок упрощает монтаж кабеля и фиксацию в корпусе оборудования при ограниченном пространстве.

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок с частотой до 5000 Гц и ускорением до 300 м/с², а также одиночных и многократных ударов с ускорением до 5000 м/с². Допускается эксплуатация в условиях пониженного атмосферного давления до 1,3·10⁻⁴ Па. Данные показатели подтверждают пригодность вилки для применения в аппаратуре, подверженной значительным механическим нагрузкам, включая передвижные и бортовые системы.

Благодаря сочетанию электрических параметров, механической прочности и стойкости к климатическим воздействиям, кабельная вилка ШР55П30НГ1 применяется в силовых и сигнальных цепях промышленной электроники, испытательного оборудования и измерительных комплексов, где требуется разъёмное соединение с высокой нагрузочной способностью и надёжностью контакта.
