Назначение и область применения

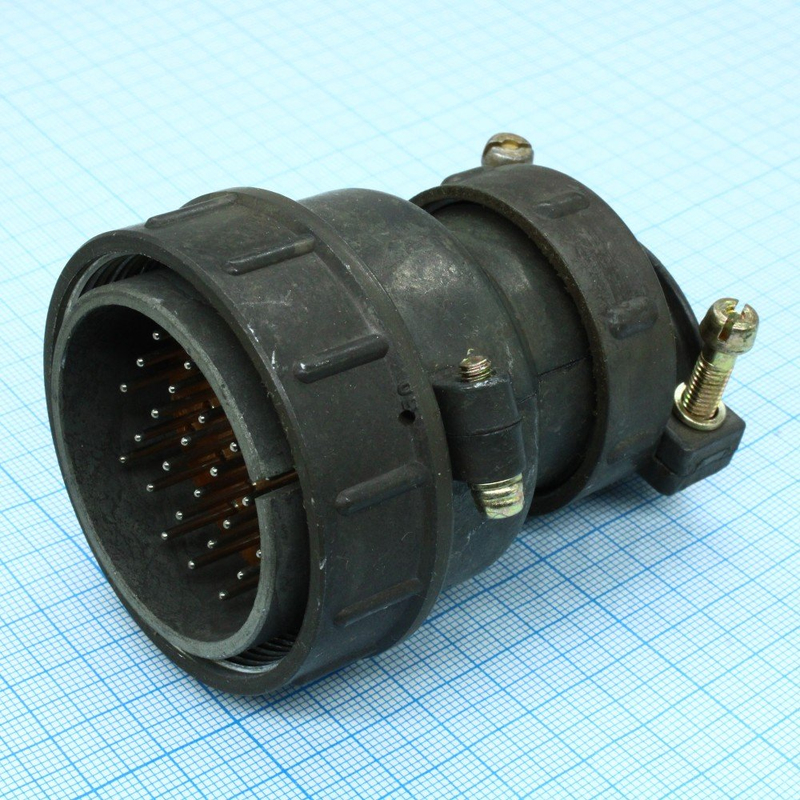

Кабельная вилка ШР55П30НГ1 относится к серии цилиндрических соединителей ШР и предназначена для организации надёжного разъёмного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для приборных и кабельных соединений в составе радиоэлектронной и радиотехнической аппаратуры, эксплуатируемой в климатическом исполнении УХЛ.

Конструкция вилки допускает использование как во внутренней, так и в наружной установке. Благодаря резьбовому сочленению с одношпоночной поляризацией корпусов обеспечивается точная ориентация ответных частей и защита от неправильного соединения. Соединитель сохраняет работоспособность в условиях воздействия вибрационных нагрузок в диапазоне от 1 до 5000 Гц с ускорением до 30 g, а также при многократных ударных воздействиях с ускорением до 500 g.

Ответной частью для данной вилки служит розетка ШР55П30ЭГ1 или аналогичная по конструктивному исполнению и электрическим параметрам. Соединитель рассчитан на применение в аппаратуре, где предъявляются повышенные требования к механической прочности сочленения и стабильности электрического контакта.

Расшифровка маркировки

Обозначение ШР55П30НГ1 содержит информацию о конструктивных особенностях и электрических характеристиках изделия:

• ШР — тип цилиндрического соединителя;
• 55 — условный размер корпуса;
• П — исполнение с прямым патрубком;
• 30 — количество контактов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм;
• Н — предназначена для неэкранированного кабеля;
• Г — покрытие контактов никелем;
• 1 — вариант конструктивного исполнения.

Технические характеристики

Электрические параметры вилки обеспечивают стабильную работу в широком диапазоне токов и напряжений. Основные характеристики изделия:

• максимальное напряжение — 850 В амплитудного значения;
• токовая нагрузка на контакты диаметром 1,5 мм — до 20 А;
• токовая нагрузка на контакты диаметром 2,5 мм — до 35 А;
• общая токовая нагрузка — до 374 А;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.

Соединитель ШР55П30НГ1 поставляется как самостоятельное изделие и используется для монтажа на неэкранированный кабель. Конструкция с прямым патрубком упрощает ввод кабеля и обеспечивает удобство подключения в условиях ограниченного пространства. Никелевое покрытие контактов повышает их коррозионную стойкость и способствует сохранению низкого переходного сопротивления в течение всего срока эксплуатации.

Особенности конструкции

Вилка выполнена в металлическом корпусе, обеспечивающем механическую защиту контактной группы и надёжную фиксацию кабеля в месте ввода. Резьбовой механизм сочленения гарантирует плотное прилегание контактных поверхностей и исключает самопроизвольное разъединение под воздействием вибраций и ударов.

Одношпоночная поляризация корпусов исключает ошибки при соединении вилки и розетки, что особенно важно при обслуживании аппаратуры, содержащей несколько однотипных разъёмов. Контактная группа с двумя типоразмерами контактов позволяет распределять токовые нагрузки в зависимости от назначения конкретной цепи, сочетая сильноточные и сигнальные линии в одном корпусе.
