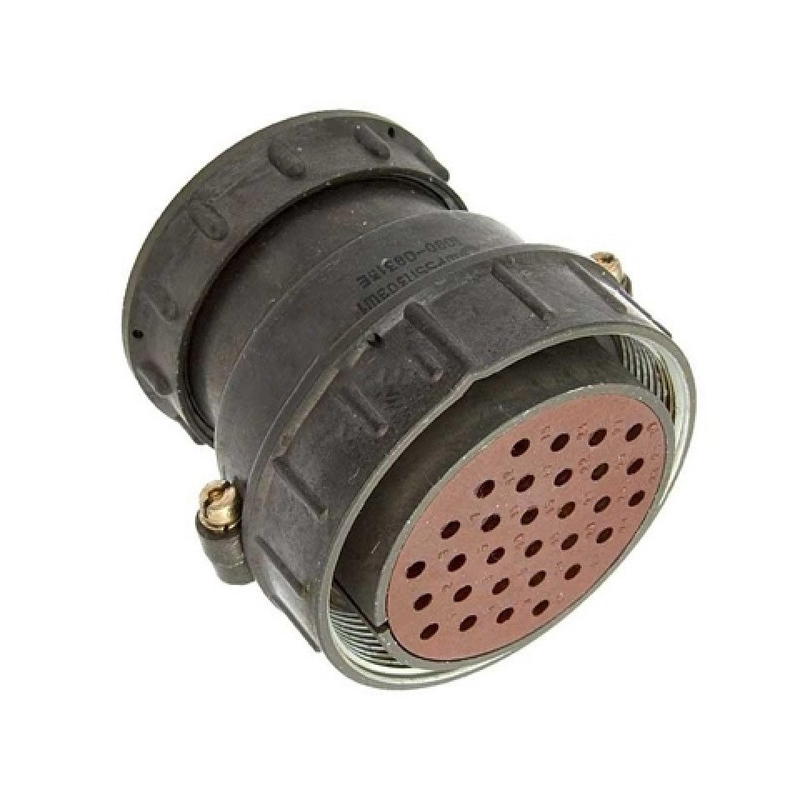

ШР55П30ЭШ1 — это блочная вилка из серии цилиндрических соединителей ШР, предназначенная для монтажа в электрических цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она относится к приборным разъёмам без патрубка и используется как часть комплектного соединителя с соответствующей розеткой.

Расшифровка обозначения

• «ШР» — тип соединителя (цилиндрический штепсельный разъём).

• «55» — условный размер корпуса (диаметр фланца/гайки).

• «П» — исполнение без патрубка (приборная часть).

• «30» — количество контактов (30 шт.).

• «Э» — обозначение для экранированного кабеля (вилка подготовлена к работе с экранированными линиями).

• «Ш1» — вилка со «сочетанием контактов 1» (компоновка 1,5‑мм и 2,5‑мм контактов).

Конструкция и контакты

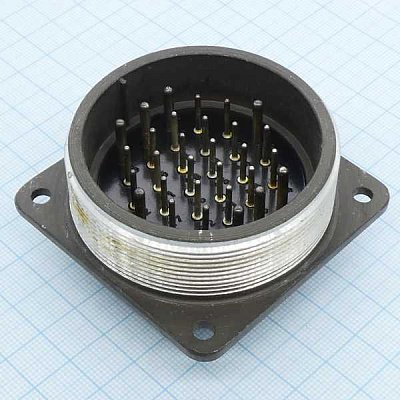

Вилка имеет блочный корпус с фланцем и металлической гайкой для крепления к панели. Внутри установлены 30 контактов двух диаметров:

• 22 контакта диаметром 1,5 мм.

• 8 контактов диаметром 2,5 мм.

Контакты как правило выполнены с никелевым покрытием, что обеспечивает стабильное электрическое соединение и коррозионную стойкость.

Электрические и эксплуатационные параметры

По типовым данным для ШР55П30ЭШ1:

• рабочее напряжение постоянного тока — до примерно 850 В;

• допустимый ток на контактах 1,5 мм — порядка 8–20 А в зависимости от источника;

• допустимый ток на контактах 2,5 мм — до 20–35 А;

• суммарная токовая нагрузка на соединитель — порядка 374 А.

Сопротивление изоляции в нормальных климатических условиях обычно не менее 5000 МОм. Наработка и срок сохраняемости рассчитаны на длительный срок эксплуатации (тысячи часов работы и десятки лет хранения при соблюдении условий).

Применение и особенности

ШР55П30ЭШ1 применяется в стационарной и подвижной радиоэлектронной аппаратуре, панелях и щитах, где требуется надёжный многоконтактный разъём с экранированием. Корпус выполнен во взаимозаменяемом ряду ШР55, поэтому вилка совместима по габаритам и посадочному месту с соответствующими розетками своего типоряда.
