Назначение соединителя

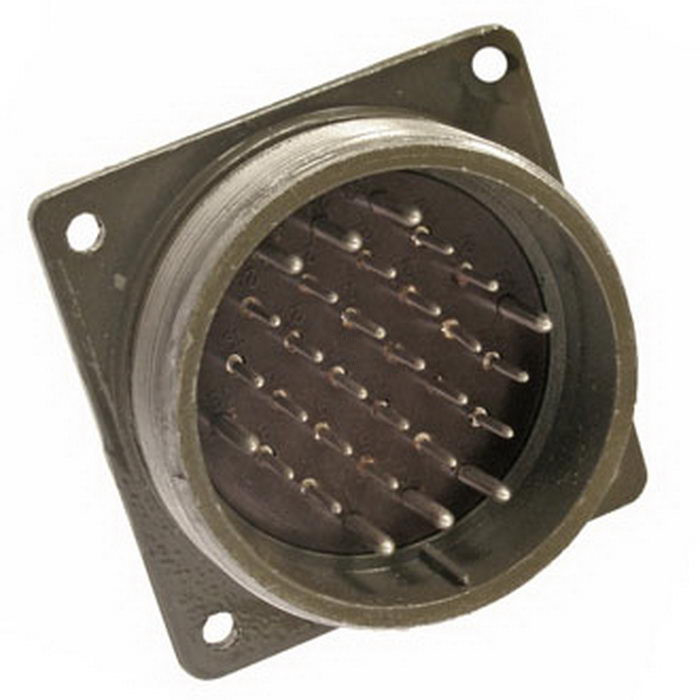

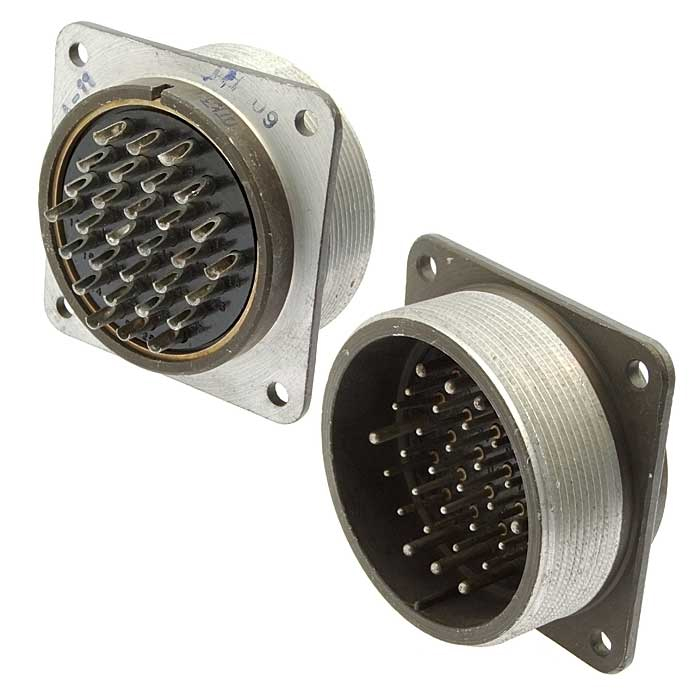

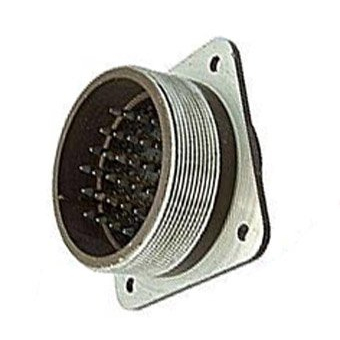

ШР55П30ЭШ1 — блочная (приборная) вилка цилиндрического низкочастотного соединителя серии ШР55. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Вилка применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Соединитель относится к приборной части сочленения и конструктивно выполнен без патрубка, то есть рассчитан на блочный монтаж, тогда как кабельная часть соединения выполняется в виде ответной розетки соответствующего исполнения серии ШР55.

Конструктивные особенности

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть приборной (блочной) или кабельной. Сочленение частей резьбовое, поляризация корпусов одношпоночная, что исключает неправильное совмещение ответных частей.

Контакты вилки имеют покрытие серебром или никелем. Монтаж проводников выполняется методом пайки; изделие предназначено для экранированных или неэкранированных кабелей (проводов).

• Тип изделия — вилка блочная (приборная) цилиндрического низкочастотного соединителя.
• Вид сочленения — резьбовое.
• Поляризация корпусов — одношпоночная.
• Покрытие контактов — серебро или никель.
• Способ монтажа — пайка.
• Тип подключаемых проводников — экранированные или неэкранированные кабели (провода).

Расшифровка условного обозначения

Обозначение ШР55П30ЭШ1 построено по принятой для серии схеме и содержит следующие сведения:

• ШР — тип соединителя.
• 55 — условный размер корпуса.
• П — конструктивное исполнение для приборной части (без патрубка).
• 30 — количество контактов.
• Э — вид гайки патрубка для экранированного кабеля.
• Ш — вид контактов, вилка.
• 1 — сочетание контактов.

Технические характеристики

• Рабочая температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Число контактов — 30.

Применение и условия эксплуатации

Вилка ШР55П30ЭШ1 востребована в составе электро- и радиоаппаратуры, где требуется надёжное разъёмное соединение цепей с резьовой фиксацией сочленения. Одношпоночная поляризация упрощает сборку и снижает риск ошибки при подключении ответных частей.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать соединитель в широком спектре условий. Заявленный ресурс составляет 1000 часов минимальной наработки и 500 циклов сочленений-расчленений, срок сохраняемости — 15 лет. Для монтажа проводников используется пайка, что обеспечивает стабильный электрический контакт в цепях постоянного и переменного тока.
