Назначение соединителя ШР55П30ЭШ1

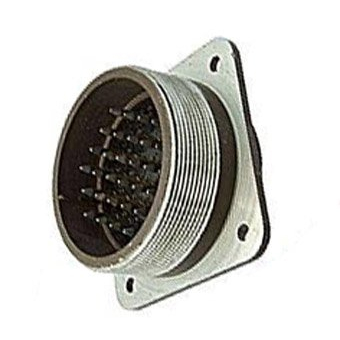

ШР55П30ЭШ1 — низкочастотный цилиндрический соединитель типа «вилка» серии ШР, предназначенный для электрического соединения сигнальных и силовых цепей в радио- и электронной аппаратуре. Разъём применяется там, где требуются высокая надёжность контакта, стойкость к механическим нагрузкам и работа в сложных климатических условиях.

Изделие относится к категории блочных соединителей, что подтверждается кратким описанием из каталога. Приборная часть выполнена без патрубка, то есть монтируется прямо на панель или печатную плату.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР55П30ЭШ1 построена по стандартной схеме серии ШР и содержит следующие сведения:

• ШР — цилиндрический низкочастотный соединитель.
• 55 — условный размер корпуса.
• 30 — количество контактов.
• П — конструктивное исполнение приборной части без патрубка, монтаж непосредственно на панель или печатную плату.
• Э — вид гайки патрубка для экранированного кабеля, что обеспечивает защиту сигнала от внешних электромагнитных помех.
• Ш — вилка, которая состыковывается с соответствующей розеткой, например ШР55П30НШ1 или ШР55У30НШ1.
• «5» — приёмка по соответствующей категории, а год выпуска — 1991.

Таким образом, ШР55П30ЭШ1 представляет собой многоконтактную вилку с корпусом условного размера 55, рассчитанную на сопряжение с розетками той же серии и типоразмера.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет до 850 В амплитудного значения в цепях постоянного и переменного тока частотой до 3 МГц. Максимальный ток на контактах зависит от их диаметра:

• контакт диаметром 1,5 мм — до порядка 20 А;
• контакт диаметром 2,5 мм — до порядка 35 А;
• суммарная токовая нагрузка по соединителю — порядка 300–400 А в зависимости от условий эксплуатации.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Такие параметры позволяют использовать вилку как для слаботочных сигнальных цепей, так и для силовых линий внутри аппаратуры.

Рабочие условия и механическая прочность

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 °C до плюс 60 °C. С учётом перегрева контактов допускается применение до примерно плюс 110 °C.

Соединитель рассчитан на большое число сочленений-расчленений — около 500 циклов. Он устойчив к вибрации в диапазоне частот до 5000 Гц и к механическим ударам с ускорением до нескольких тысяч метров на секунду в квадрате, благодаря чему применяется в бортовой и промышленной аппаратуре.

Область применения

ШР55П30ЭШ1 используется в электронной и радиотехнической аппаратуре как соединитель общего назначения, в том числе для внутреннего монтажа в приборах, а также для наружной установки при условии дополнительной защиты от пыли и влаги. Такие разъёмы типичны для систем связи, измерительной техники, управляющих устройств и промышленного оборудования, где требуется надёжный и многоконтактный низкочастотный интерфейс.

Благодаря исполнению для экранированного кабеля вилка подходит для цепей, чувствительных к внешним электромагнитным помехам. Исполнение приборной части без патрубка упрощает установку непосредственно на панель или печатную плату. Совместимость с розетками ШР55П30НШ1 и ШР55У30НШ1 делает изделие удобным для построения разъёмных соединений в составе серийной аппаратуры.
