Назначение

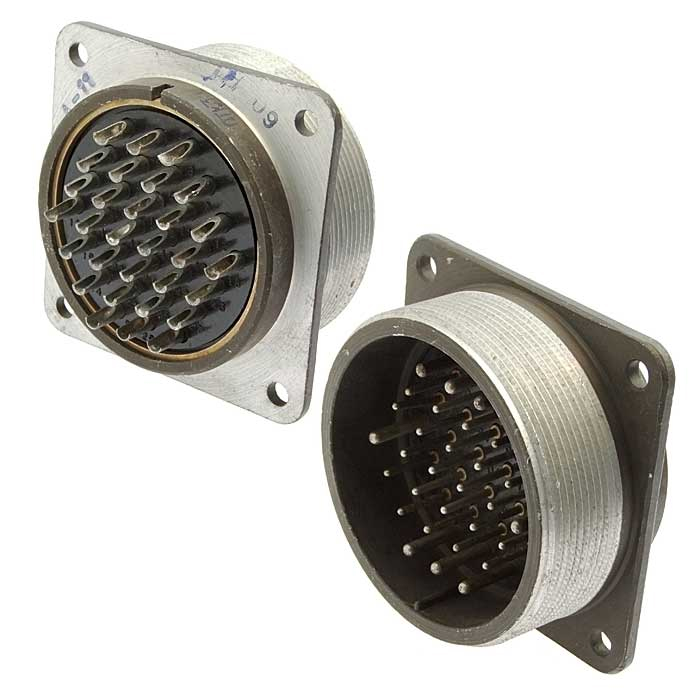

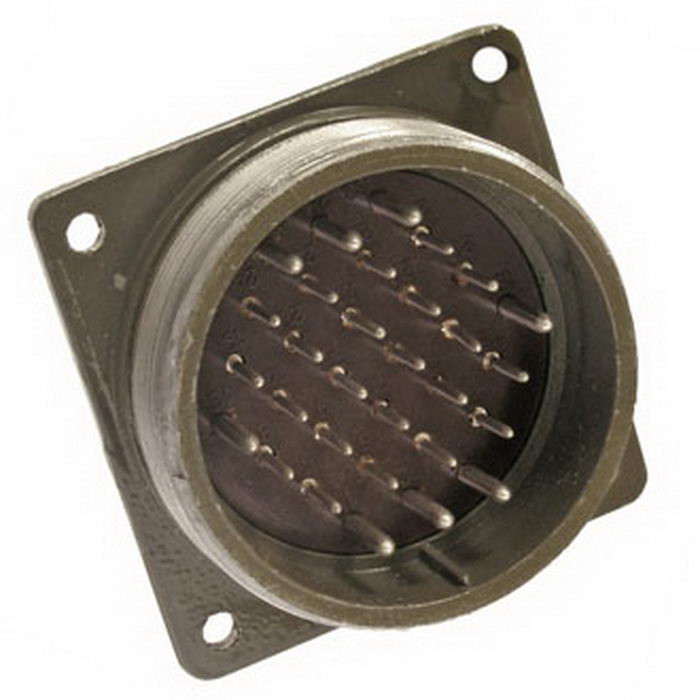

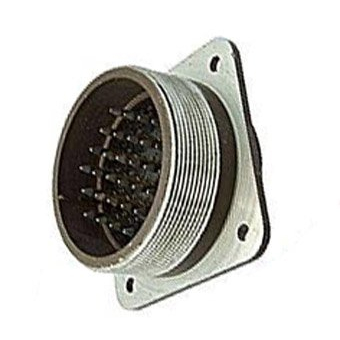

ШР55П30ЭШ1 ВИЛКИ (артикул 10853) — это приборная вилка без патрубка, представляющая собой низкочастотный цилиндрический разъём объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие относится к категории ШР55 и предназначено для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Разъём изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при обязательной защите от дождя, динамической пыли и солнечного излучения.

Технические характеристики

• Количество контактов — 30;
• Типоразмер корпуса — 55;
• Максимальный ток на одиночный контакт — до 20 А для провода диаметром 1,5 мм или до 35 А для провода диаметром 2,5 мм;
• Общая токовая нагрузка — до 374 А;
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия;
• Сопротивление изоляции — не менее 5000 МОм;
• Наработка — минимум 1000 часов;
• Количество сочленений и расчленений — 500;
• Устойчивость к синусоидальной вибрации — диапазон частот от 1 до 5000 Гц при ускорении до 300 метров в секунду в квадрате;
• Устойчивость к механическим ударам — одиночный удар до 5000 метров в секунду в квадрате, многократный удар до 350 метров в секунду в квадрате;
• Пониженное давление — до 1,3·10 в минус шестой степени Па.

Применение

ШР55П30ЭШ1 ВИЛКИ применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Резьбовое соединение обеспечивает надёжное сочленение с ответной частью, а конструкция без патрубка упрощает размещение внутри приборных корпусов и плотных монтажных зон.

Изделие рассчитано на работу в электрических цепях с указанными токовыми нагрузками. При выборе проводов необходимо учитывать сечение: для тока до 20 А используется провод диаметром 1,5 мм, для тока до 35 А — провод диаметром 2,5 мм. Общая токовая нагрузка на разъём не должна превышать 374 А.

Эксплуатация возможна при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия, при этом допустим дополнительный перегрев контактов до плюс 110 градусов Цельсия. Разъём сохраняет работоспособность при воздействии синусоидальной вибрации и механических ударов в пределах указанных значений, а также при пониженном атмосферном давлении.

Условия монтажа и эксплуатации

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 предполагает использование в умеренном и холодном климате. Для наружного применения требуется защита от прямого попадания дождя, динамической пыли и солнечного излучения. При внутреннем монтаже дополнительная защита не требуется.

Соединитель рассчитан на 500 циклов сочленений и расчленений при наработке не менее 1000 часов, что позволяет использовать его в составе обслуживаемой аппаратуры многократно.
