Назначение соединителя ШР55П30ЭШ1

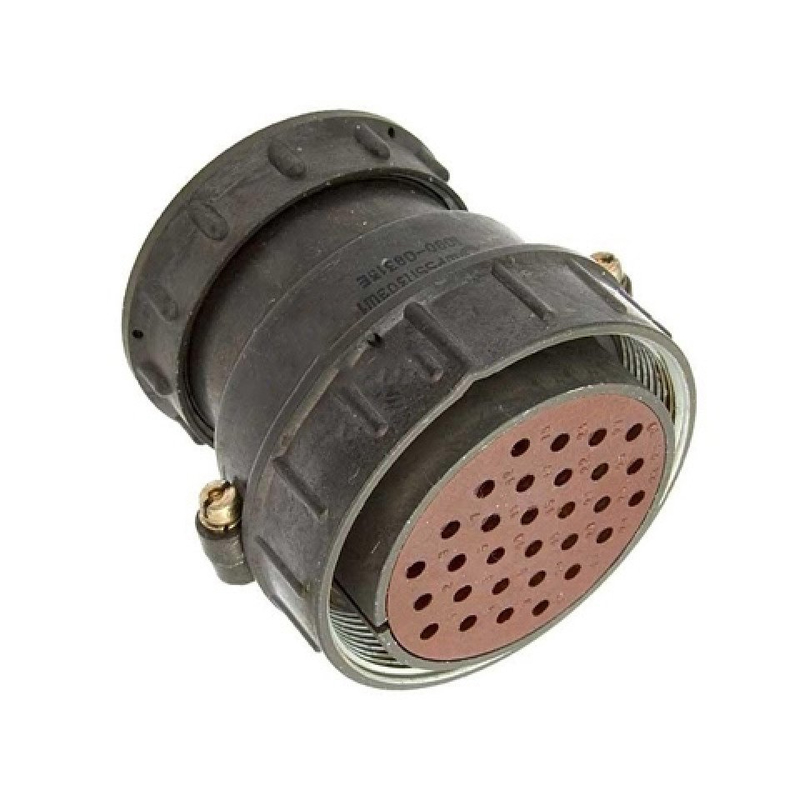

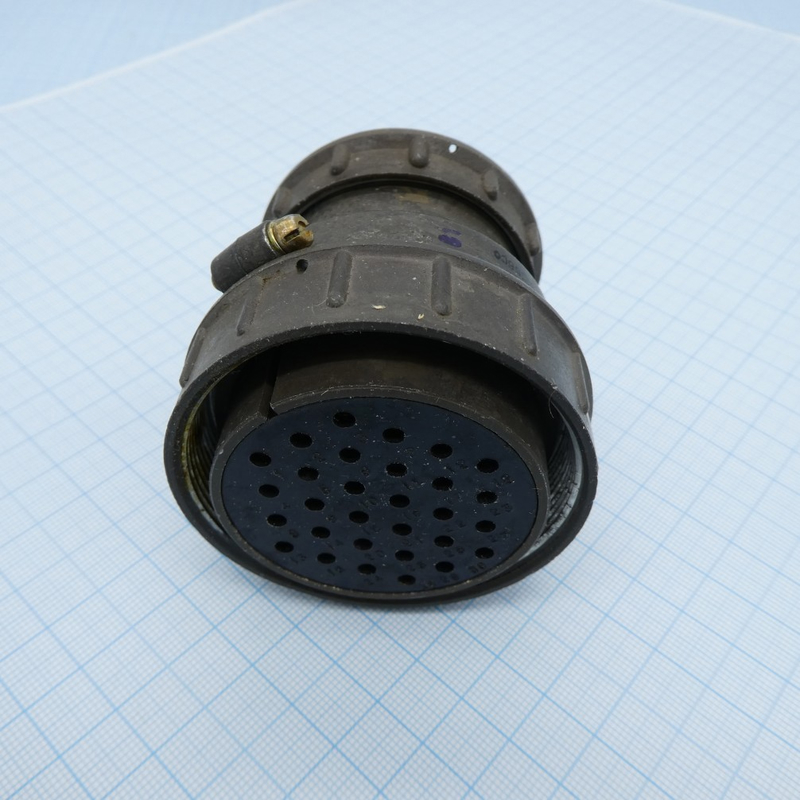

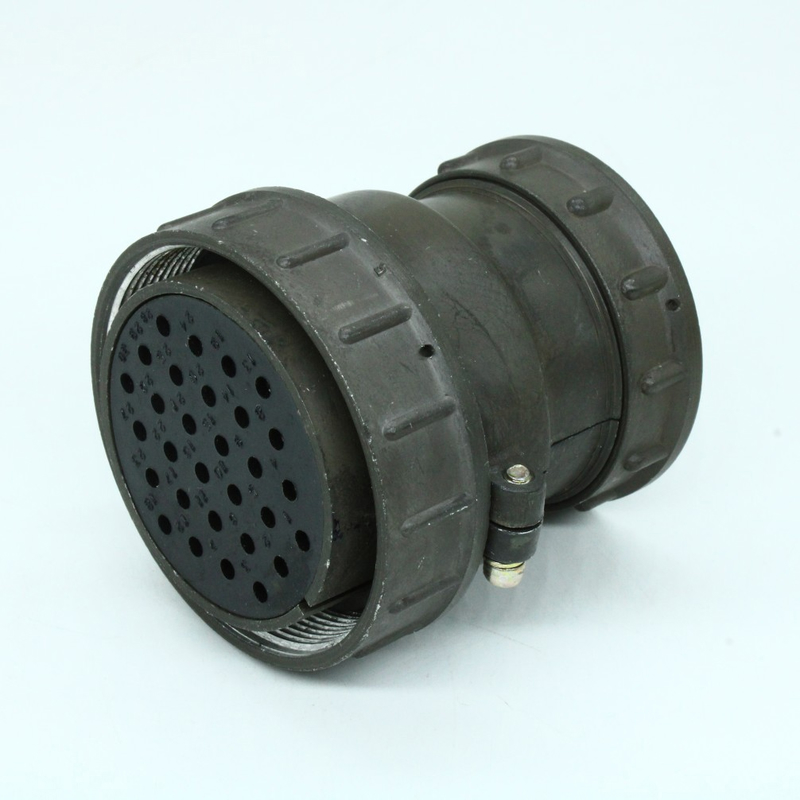

ШР55П30ЭШ1 — это розетка (кабельная часть) электрического соединителя серии ШР55, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для монтажа с экранированными или неэкранированными кабелями и проводами в различных электронных устройствах и электротехнической аппаратуре.

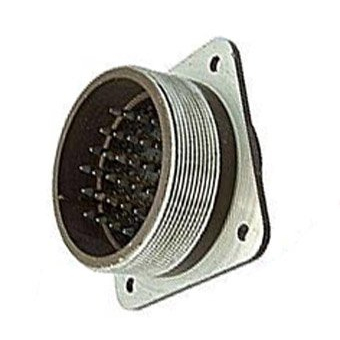

Изделие относится к негерметичным соединителям климатического исполнения УХЛ. Условный размер корпуса — 55. Конструктивное исполнение допускает как приборный (блочный), так и кабельный монтаж: приборная часть может быть без патрубка, с прямым или угловым патрубком, кабельная часть — с прямым или угловым патрубком.

Подтверждённые технические характеристики

Контактная система

• Количество контактов — 30 штук: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт — до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Максимальная общая токовая нагрузка — до 384 А.
• Покрытие контактов — серебро или никель.

Электрические параметры

• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота цепей — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов.

Стойкость к внешним воздействиям

• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с² (30 g).
• Механический удар одиночного действия — до 5000 м/с² (500 g).
• Механический удар многократного действия — до 350 м/с² (35 g).
• Рабочая температура — от минус 60 °C (верхняя граница в предоставленных данных не указана).

Применение и особенности монтажа

Розетка ШР55П30ЭШ1 используется в составе разъёмных соединений серии ШР55 для коммутации цепей в электронных устройствах, приборах и аппаратуре, где требуется работа с экранированными или неэкранированными проводами и кабелями. Климатическое исполнение УХЛ и расширенный диапазон рабочих температур от минус 60 °C позволяют применять соединитель в жёстких условиях эксплуатации.

При подборе ответной части следует учитывать конструктивное исполнение: приборная часть соединителя может поставляться без патрубка, с прямым или угловым патрубком, кабельная часть — с прямым или угловым патрубком. Покрытие контактов (серебро или никель) выбирается в зависимости от требований к переходному сопротивлению и условиям работы. Ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов определяют область рационального использования изделия в аппаратуре с периодической коммутацией.

Артикул товара — 51826. Категория — ШР55. Год — 2015. Производитель в предоставленных данных не указан.
