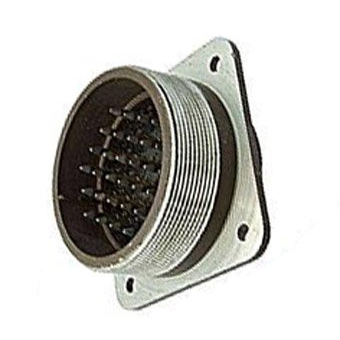

ШР55П30ЭШ1 РОЗЕТКИ 93г «5»

Цена:

1800 ₽

В наличии: 140 шт.

кабельная

Технические характеристики

ШР55П30ЭШ1 розетка

Розетка ШР55П30ЭШ1 — это низкочастотный цилиндрический разъём нормальных габаритов с резьбовым сочленением, предназначенный для соединения кабельных и приборных линий в радио‑ и электроаппаратуре.

Основное назначение

Применяется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с амплитудой напряжения до 850 В.
Используется для соединения кабелей, проводов и блоков аппаратуры (в том числе во внутреннем и наружном монтаже при защите от пыли и воды в климатическом исполнении УХЛ).

Конструкция и тип

Буква «Ш» в обозначении указывает на то, что это розетка (гнездо), а «Ш1» — сочетание контактов в разъёме.
«П» означает конструктивное исполнение с прямым патрубком, а «30» — количество контактов (30 шт.).
Разъём негерметичный, корпус цилиндрический, монтаж — кабельный, с резьбовым сочленением для плотной фиксации.

Токовые и электрические параметры

Максимальное напряжение в цепи — до 850 В (амплитудное значение).
Контакты разных диаметров рассчитаны на разный рабочий ток; суммарная токовая нагрузка на разъём может достигать порядка нескольких сотен ампер в зависимости от конкретного сочетания контактов.
Сопротивление контакта очень мало (единицы миллюхом для контактов 1,5 и 2,5 мм), а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Эксплуатация и сроки

Рабочий диапазон температур обычно составляет примерно от минус 60 до плюс 70–100 °C, что позволяет использовать разъём в жёстких условиях.
Разъём рассчитан на не менее 500 циклов сочленения–расчленения и имеет минимальный ресурс наработки порядка 1000 часов; заявленный срок сохраняемости — не менее 15 лет.

Описание

Назначение разъёма ШР55П30ЭШ1

ШР55П30ЭШ1 — низкочастотный цилиндрический разъём нормальных габаритов с резьбовым сочленением, выполненный в виде розетки. Изделие предназначено для электрического соединения кабельных и приборных линий в радио- и электроаппаратуре. Разъём применяется в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудой напряжения до 850 В.

Розетка используется для соединения кабелей, проводов и блоков аппаратуры, в том числе при внутреннем и наружном монтаже с защитой от пыли и воды в климатическом исполнении УХЛ. Кабельное исполнение монтажа делает разъём удобным для подключения как к приборам, так и к протяжённым линиям связи между отдельными устройствами.

Конструкция и расшифровка обозначения

Обозначение типа разъёма построено по принятой для серии ШР логике, в которой каждая часть указывает на конкретные конструктивные признаки изделия.

Буква «Ш» в обозначении указывает на то, что это розетка (гнездо), а сочетание «Ш1» — на вариант сочетания контактов в разъёме.
Буква «П» означает конструктивное исполнение с прямым патрубком.
Число «30» обозначает количество контактов — 30 штук.
Корпус разъёма цилиндрический, монтаж кабельный, сочленение резьбовое, обеспечивающее плотную фиксацию ответных частей.
Разъём негерметичный; защита от пыли и воды обеспечивается в климатическом исполнении УХЛ.

Резьбовое сочленение предотвращает самопроизвольное расчленение под действием вибрации и механических нагрузок, что важно при эксплуатации аппаратуры в подвижных и жёстких условиях.

Электрические параметры

Максимальное напряжение в цепи составляет до 850 В по амплитудному значению. Контакты разъёма имеют разные диаметры и рассчитаны на разный рабочий ток; суммарная токовая нагрузка на разъём может достигать порядка нескольких сотен ампер в зависимости от конкретного сочетания контактов.

Сопротивление контакта очень мало — единицы миллиом для контактов диаметром 1,5 и 2,5 мм. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, что подтверждает пригодность разъёма для ответственных цепей передачи сигнала и питания.

Условия эксплуатации и ресурс

Рабочий диапазон температур обычно составляет примерно от минус 60 до плюс 70–100 градусов Цельсия, что позволяет применять разъём в жёстких климатических условиях. Разъём рассчитан на не менее 500 циклов сочленения и расчленения, минимальный ресурс наработки — порядка 1000 часов. Заявленный срок сохраняемости — не менее 15 лет.

Применение и подтверждённые характеристики

Разъём востребован в радио- и электроаппаратуре, где требуется надёжное соединение многожильных кабельных и приборных линий. Типовые области применения:

Соединение кабелей и проводов с блоками аппаратуры при внутреннем монтаже.
Наружный монтаж с защитой от пыли и воды в исполнении УХЛ.
Цепи постоянного и переменного тока частотой до 3 МГц с напряжением до 850 В.
Многопозиционные линии связи, где необходимо до 30 контактов в одном соединителе.

Согласно характеристикам VirtueMart, изделие имеет приёмку «5» и год выпуска 93. Артикул товара — 41365, категория — ШР55. Указанные сведения о конструкции, параметрах и ресурсе подтверждены данными каталога; иные характеристики, включая гарантийные условия, комплектацию и страну производства, в предоставленных данных не указаны.
