Назначение изделия

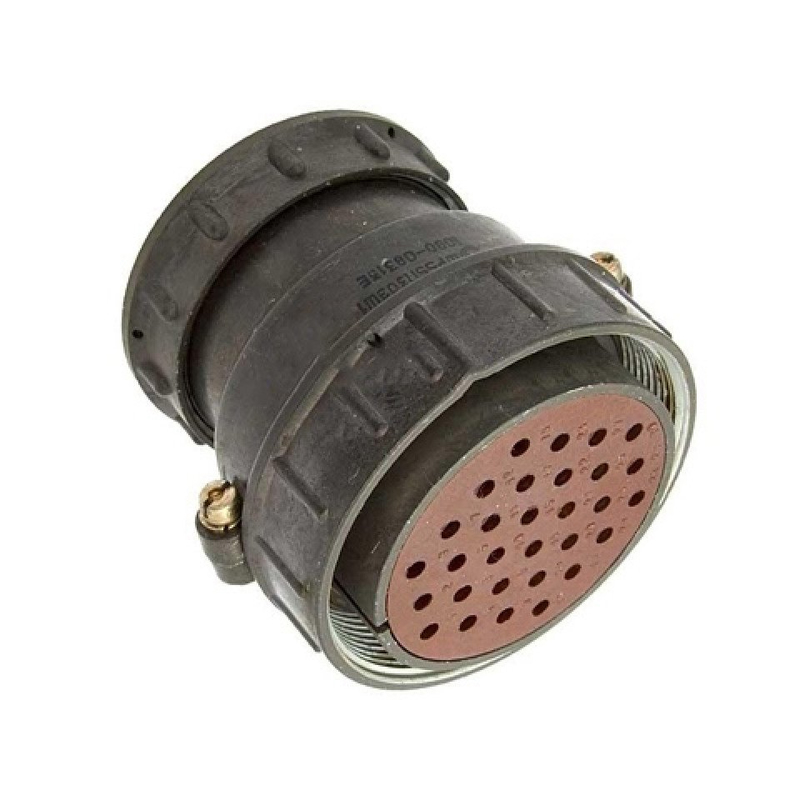

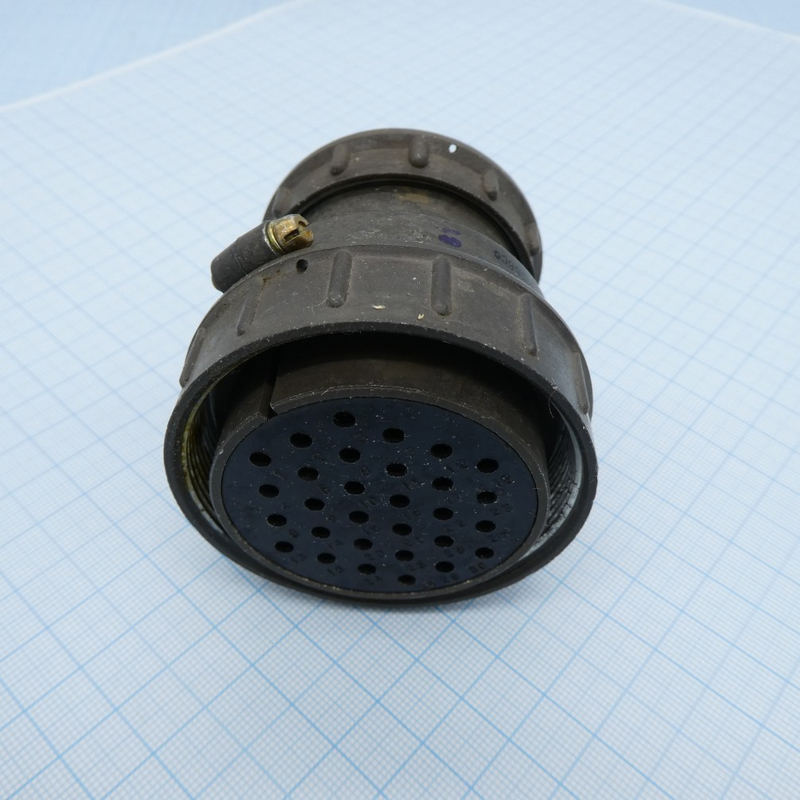

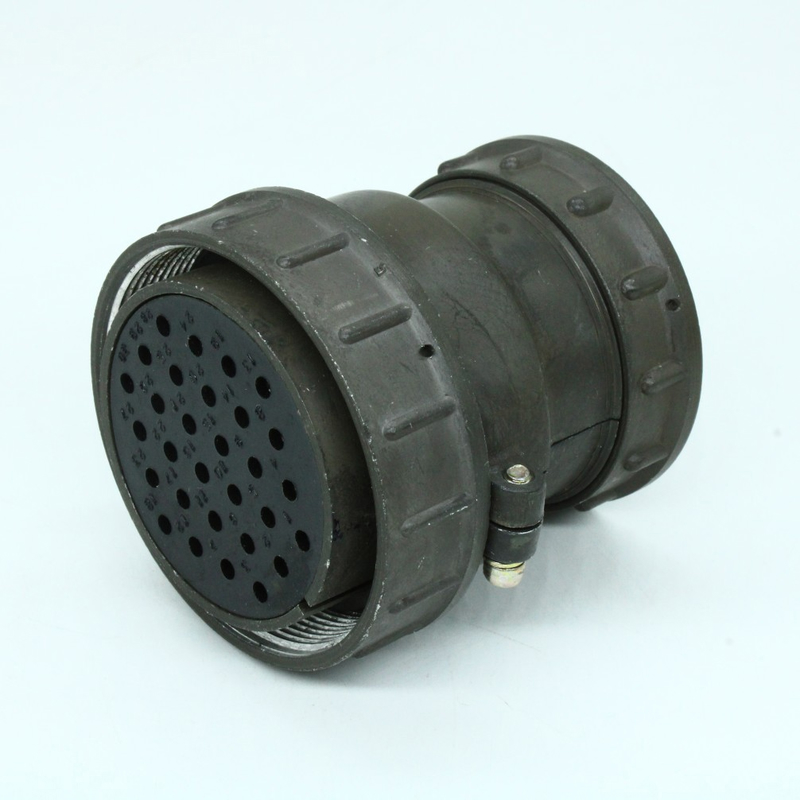

ШР55П30ЭШ1 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для соединения электрических цепей. Розетка является ответной частью соединителя и обеспечивает надёжное ручное соединение и расчленение электрических цепей в составе промышленного оборудования, приборов и систем. Артикул изделия — 10856, категория — ШР55.

Конструкция относится к цилиндрическим низкочастотным соединителям, применяемым для передачи электрических сигналов и питания в цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию с экранированными или неэкранированными кабелями.

Область применения

Розетка используется во внутренних и наружных электрических установках. При наружном применении требуется защита от пыли и влаги. Изделие выпускается в климатическом исполнении УХЛ и предназначено для цепей постоянного и переменного тока с частотой до 3 МГц.

• Промышленное оборудование и технологические установки, где требуется разъёмное соединение цепей.
• Приборы и электротехнические системы с ручным подключением кабельных линий.
• Эксплуатация с экранированными и неэкранированными кабелями.
• Внутренние установки, а также наружные при обеспечении защиты от пыли и влаги.

Подтверждённые технические характеристики

Изделие имеет 30 контактов двух типоразмеров. Максимальное рабочее напряжение составляет 850 В. Контакты имеют серебряное покрытие, что подтверждено в описании товара.

• Контакты диаметром 1,5 мм — 22 шт., ток 8 А, сопротивление контактов 2,5 мОм.
• Контакты диаметром 2,5 мм — 8 шт., ток 20 А, сопротивление контактов 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество соединений-расчленений — 500.
• Наработка — не менее 1000 часов.
• Температура эксплуатации — от минус 60 до плюс 70 градусов Цельсия.
• Устойчивость к вибрации — до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам — 2000 метров на секунду в квадрате.

Приёмка и исполнение

Для данного изделия указана приёмка «5», что отражено в характеристиках VirtueMart. Сведения о производителе, стране производства, комплектации, гарантии и сертификатах в предоставленных данных отсутствуют, поэтому в описании не приводятся.

При монтаже и эксплуатации следует учитывать климатическое исполнение УХЛ, допустимый температурный диапазон и требования к защите от пыли и влаги при наружном применении. Соединение и расчленение выполняются вручную, что соответствует назначению розетки как части цилиндрического низкочастотного соединителя серии ШР.
