Назначение и область применения

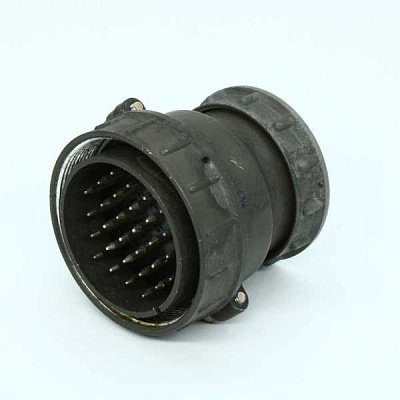

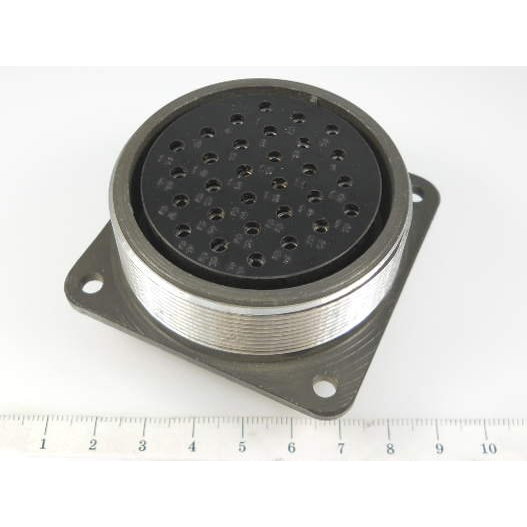

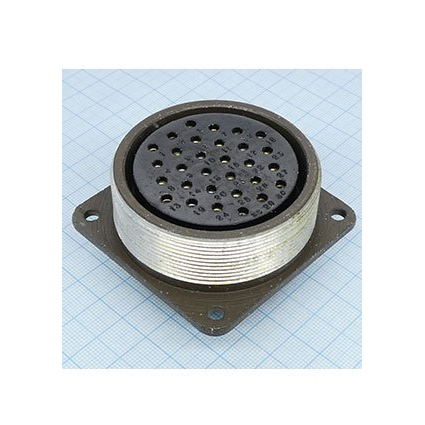

ШР55П30ЭГ1Н представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ШР55. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в стационарной радиоэлектронной аппаратуре, измерительных комплексах, системах автоматики и промышленном оборудовании. Блочное исполнение предполагает установку соединителя на корпус прибора, панель или монтажную плату с фиксацией посредством крепёжных элементов.

Соединитель рассчитан на работу с ответной кабельной частью, обеспечивая надёжное разъёмное соединение с высокой повторяемостью параметров. Изделие допускает до 500 циклов сочленений-расчленений без потери эксплуатационных характеристик, что делает его пригодным для аппаратуры, требующей периодического обслуживания или перекоммутации.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР55П30ЭГ1Н содержит полную информацию о конструктивном исполнении соединителя:

• ШР — тип соединителя: штепсельный разъём цилиндрической формы;
• 55 — условный размер корпуса;
• П — конструктивное исполнение: без патрубка для блочной части, с прямым патрубком для кабельной части;
• 30 — количество контактов;
• Э — вид гайки патрубка: для экранированного кабеля;
• Г — вид контактов: вилка;
• 1 — обозначение сочетания контактов;
• Н — покрытие контактов: никель.

Корпус соединителя выполнен в блочном варианте, что обеспечивает жёсткую фиксацию на монтажной поверхности и устойчивость к механическим воздействиям. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от коррозии в нормальных климатических условиях.

Технические характеристики

Контактная группа

Соединитель оснащён 30 контактами двух типоразмеров: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм. Такое сочетание позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы, выделяя силовые и сигнальные цепи.

Электрические параметры

• Рабочий ток для контактов диаметром 1,5 мм: до 8 А.
• Рабочий ток для контактов диаметром 2,5 мм: до 20 А.
• Максимальное рабочее напряжение: не более 850 В постоянного тока.
• Сопротивление контактов диаметром 1,5 мм: не более 5 мОм.
• Сопротивление контактов диаметром 2,5 мм: не более 2 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Эксплуатационная надёжность

• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

Соединитель предназначен для применения в условиях, соответствующих нормальным климатическим исполнениям. Изделие сохраняет заявленные электрические и механические характеристики при соблюдении допустимых режимов работы, включая температурный диапазон, установленный для серии ШР55. Высокое сопротивление изоляции и стабильное переходное сопротивление обеспечивают надёжную работу соединителя в составе радиоэлектронной аппаратуры длительного срока службы.

Конструкция с гайкой патрубка для экранированного кабеля позволяет эффективно экранировать цепи от внешних электромагнитных помех, что особенно важно при передаче слаботочных сигналов в промышленных условиях.

Монтаж и совместимость

Блочная вилка ШР55П30ЭГ1Н устанавливается на панель или корпус оборудования с использованием штатных крепёжных отверстий, предусмотренных конструкцией корпуса условного размера 55. Соединитель совместим с ответными кабельными розетками серии ШР55, имеющими соответствующее количество контактов, сочетание контактов «1» и конструктивное исполнение П с прямым патрубком. Перед монтажом необходимо проверить соответствие схемы распайки контактов и типоразмеров контактов требованиям подключаемого оборудования.
