Назначение соединителя ШР55П30ЭГ1Н

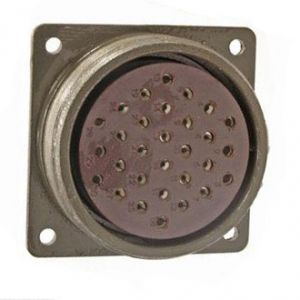

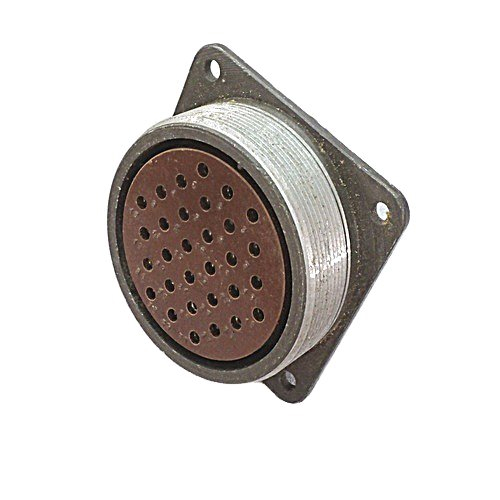

ШР55П30ЭГ1Н представляет собой блочную приборную розетку, входящую в серию соединителей ШР55. Устройство предназначено для коммутации электрических цепей в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, систем автоматизации и промышленной электроники. Соединитель обеспечивает разъёмное подключение кабельных сборок к приборам, щитам и блокам, где требуется надёжный электрический контакт при значительном количестве сигнальных линий.

Изделие рассчитано на монтаж на панель или корпус оборудования и применяется в условиях, где важны стабильность соединения, устойчивость к механическим воздействиям и сохранение параметров изоляции в процессе длительной эксплуатации. Конструкция розетки ориентирована на многократные циклы сочленения и расчленения с ответной вилочной частью.

Подтверждённые технические особенности

Соединитель ШР55П30ЭГ1Н имеет условный размер корпуса 55 и содержит 30 контактов, что позволяет передавать до тридцати независимых электрических сигналов через одно разъёмное соединение. Максимальное рабочее напряжение составляет 850 В, что допускает использование устройства в цепях с повышенным напряжением без риска пробоя изоляции.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм. Этот показатель подтверждает высокое качество диэлектрических материалов и обеспечивает минимальные токи утечки между контактами и корпусом.

Корпус розетки выполнен из пластика, что обеспечивает малый вес изделия и устойчивость к коррозионным воздействиям. Пластиковый корпус не требует дополнительных антикоррозионных покрытий и сохраняет свои свойства при эксплуатации в помещениях с умеренной влажностью.

В маркировке изделия присутствует обозначение «ЭГ», указывающее на экранированное исполнение патрубка. Экранирование позволяет снизить влияние внешних электромагнитных помех на передаваемые сигналы и обеспечивает дополнительную защиту соединения при работе вблизи источников наводок.

Применение в оборудовании

Блочные розетки ШР55П30ЭГ1Н находят применение в следующих областях:

• промышленная автоматизация и системы управления технологическими процессами;
• контрольно-измерительная аппаратура и стендовое оборудование;
• радиоэлектронные устройства с большим количеством сигнальных цепей;
• источники питания и преобразовательная техника;
• приборы, требующие экранирования соединительных линий от электромагнитных помех.

Соединитель используется для организации разъёмных подключений между блоками оборудования, что упрощает монтаж, демонтаж и обслуживание аппаратуры. Розетка устанавливается на корпус прибора или панель, а ответная кабельная вилка обеспечивает быстрое подключение и отключение без применения пайки в месте соединения.

Конструктивные особенности и совместимость

Изделие относится к серии ШР55 и совместимо с ответными частями того же типоразмера. Условный размер корпуса 55 определяет габаритные и присоединительные размеры, что обеспечивает взаимозаменяемость с другими соединителями данной серии при соблюдении соответствия по количеству контактов и типу исполнения.

Блочная конструкция розетки предусматривает крепление на плоскую поверхность с помощью крепёжных элементов. Патрубок экранированного исполнения позволяет подключать экранированные кабели, обеспечивая непрерывность экрана от кабеля до корпуса соединителя. Такое решение снижает паразитные наводки и повышает помехозащищённость всей линии передачи сигнала.

Тридцать контактов розетки размещены в изоляторе, обеспечивающем фиксацию и электрическую развязку между соседними цепями. Контактная группа рассчитана на многократные циклы сочленения с сохранением усилия контактирования и стабильного переходного сопротивления.

Соединитель разработан с учётом требований к промышленной аппаратуре и сохраняет работоспособность при длительной эксплуатации в стационарных условиях. Отсутствие металлических деталей корпуса исключает образование гальванических пар и снижает вероятность коррозионных повреждений в местах крепления.
