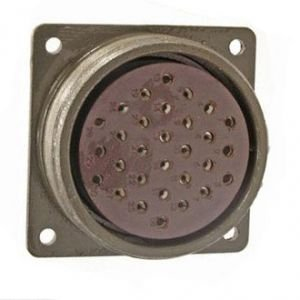

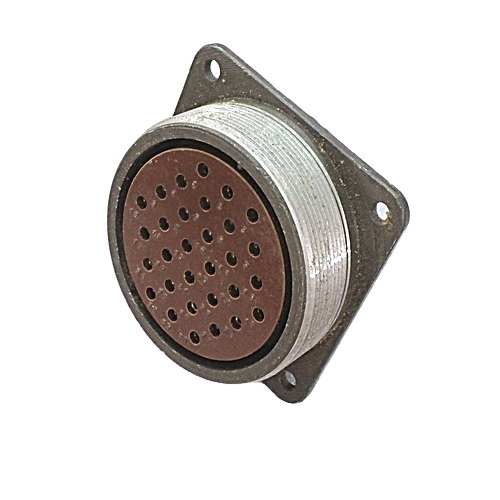

ШР‑55П30ЭГ1 — это розетка блочная (приборная часть) из серии цилиндрических соединителей ШР, предназначенная для соединения электрических цепей в радио‑ и электронной аппаратуре.

Назначение и место применения

Розетка устанавливается на блоке (панели, шасси) и используется для подключения к ней кабельной вилки ШР55П30НГ1 (или аналогичной, например ШР55У30НГ1) через резьбовое сочленение. Применяется в силовых и слаботочных цепях постоянного, переменного и импульсного тока с частотой до примерно 3 МГц, в том числе в радиоэлектронной аппаратуре и промышленной автоматике.

Конструкция и типоразмер

Соединитель имеет цилиндрическую форму, выполненный по схеме объемного монтажа, с металлическим корпусом и изоляторами из карболита. Условный размер 55 определяет габариты корпуса и резьбы, а индекс «П» указывает на исполнение приборной части без патрубка (монтируется заподлицо в блок или панель).

Контакты и электрические параметры

В розетке 30 контактов, из них часть диаметром около 1,5 мм и часть около 2,5 мм, что позволяет комбинировать линии разного тока в одном разъеме.

• Отдельные контакты диаметром 1,5 мм рассчитаны примерно на 8–20 А в зависимости от конкретной ТУ и условий эксплуатации.

• Контакты диаметром 2,5 мм обычно выдерживают до 20–35 А на контакт, а суммарная токовая нагрузка по разъему может достигать порядка 370–375 А.
  Максимальное напряжение обычно не превышает 850 В постоянного или переменного тока, сопротивление изоляции в нормальных условиях — не менее 5 ГОм.

Климатика и ресурс

Рабочий диапазон температур обычно составляет примерно от −60 до +100 °C, что позволяет использовать разъем в жестких внешних условиях. Количество циклов сочленения–расчленения (подключения–отключения) для изделий серии ШР обычно нормируется порядка 500 циклов, что обеспечивает достаточный ресурс при эксплуатации в аппаратуре, не требующей постоянных переподключений.

Мы можем расписать подробную цоколевку (расположение контактов) под конкретную ТУ или схему подключения.
