Назначение и область применения

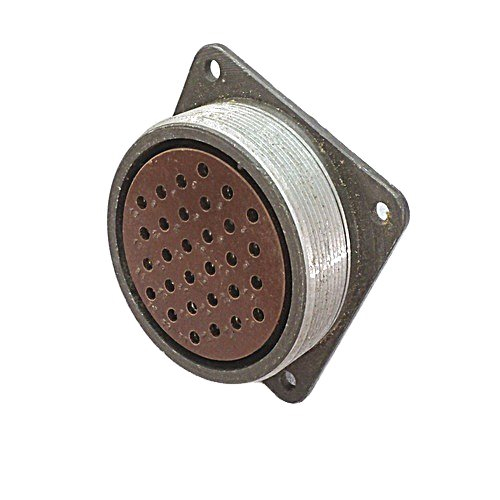

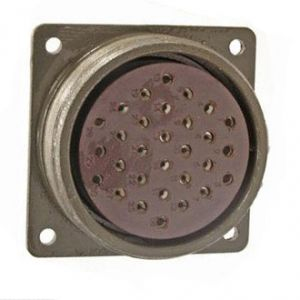

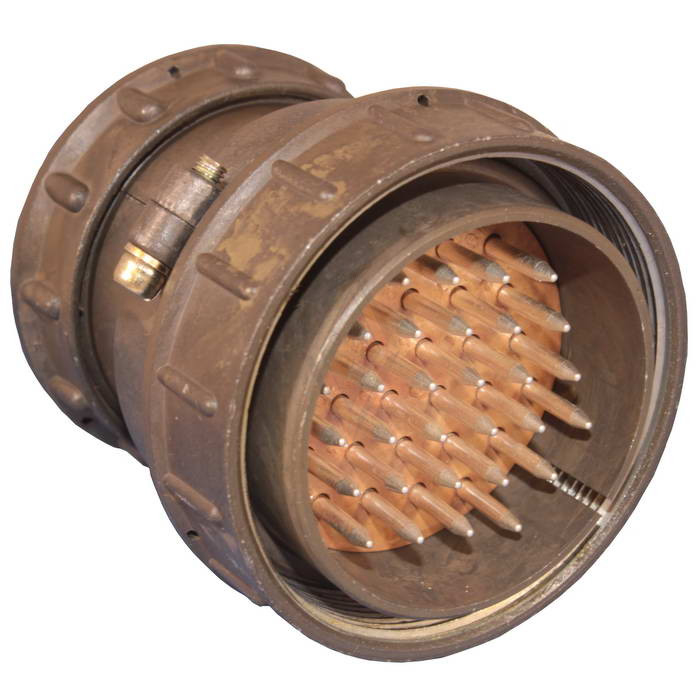

ШР55П30ЭГ1 розетка блочная представляет собой цилиндрический электрический соединитель общепромышленного назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для коммутации электрических сигналов и силовых цепей в составе электротехнического оборудования, измерительных приборов, промышленных установок и устройств автоматики.

Конструктивное исполнение блочного типа позволяет устанавливать розетку непосредственно на корпус прибора или монтажную панель, обеспечивая надёжное подключение ответной части соединителя. Резьбовое сочленение гарантирует устойчивость к вибрационным нагрузкам и случайному разъединению в процессе эксплуатации.

Конструктивные особенности

Изделие относится к серии соединителей ШР и характеризуется следующими конструктивными параметрами:

• Тип соединителя: ШР
• Условный размер корпуса: 55
• Конструктивное исполнение: без патрубка (П)
• Количество контактов: 30
• Вид гайки патрубка: для экранированного кабеля (Э)
• Тип: розетка (Г)
• Сочетание контактов: 1

Розетка оснащена гайкой патрубка, рассчитанной на подключение экранированного кабеля, что обеспечивает дополнительную защиту цепей от внешних электромагнитных помех. Метод монтажа — пайка, что гарантирует надёжное электрическое соединение проводников с контактами. Габаритные размеры изделия составляют 42 на 64 на 64 мм.

Электрические параметры

Электрические характеристики розетки определяются диаметром контактов и применяемыми материалами:

• Рабочий ток для контактов диаметром 1,5 мм: до 8 А
• Рабочий ток для контактов диаметром 2,5 мм: до 20 А
• Максимальное рабочее напряжение постоянного тока: не более 850 В
• Покрытие контактов: серебро
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 2,5 мм: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение длительного срока службы. Высокое значение сопротивления изоляции подтверждает надёжное разделение электрических цепей между соседними контактами.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды. Допустимый интервал составляет от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает смену температур от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов при максимальной токовой нагрузке. Данные характеристики позволяют применять розетку в составе оборудования, эксплуатируемого в неотапливаемых помещениях, на открытых площадках и в условиях умеренного и холодного климата.

Артикул изделия: 10849. Категория: ШР55.
