Назначение соединителя

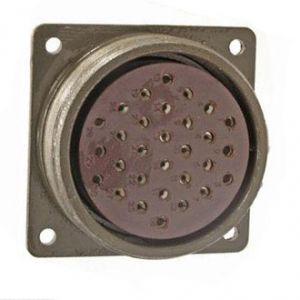

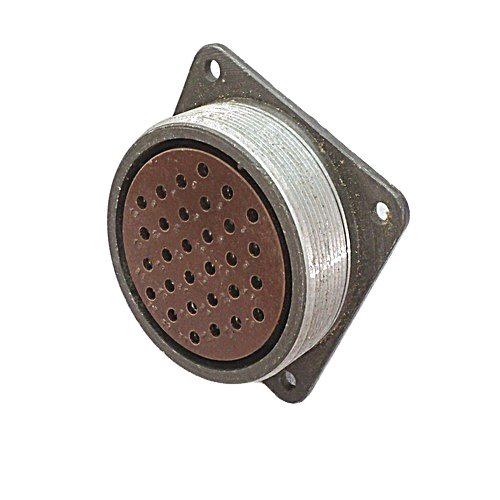

Соединитель ШР55П30ЭГ1 представляет собой блочную розетку цилиндрического типа, предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Устройство рассчитано на максимальное рабочее напряжение 850 В (амплитудное значение). Изделие применяется для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленном оборудовании.

Конструкция соединителя предполагает обязательное сочетание кабельной и блочной частей для корректного функционирования. Кабельная вилка соединяется с блочной розеткой, а кабельная розетка — с блочной вилкой. Такая схема обеспечивает надёжное механическое и электрическое сопряжение, исключающее ошибочное подключение.

Технические характеристики

Соединитель ШР55П30ЭГ1 обладает следующими подтверждёнными параметрами:

• Количество контактов: 30
• Рабочий ток на контакт: от 7 до 50 А в зависимости от диаметра контактов
• Сопротивление изоляции: не менее 5000 МОм
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Частотный диапазон: до 3 МГц
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Кратковременное повышение температуры: до плюс 110 градусов Цельсия

Соединитель соответствует климатическому исполнению УХЛ по ГОСТ, что допускает эксплуатацию в условиях умеренного и холодного климата. Монтаж возможен как внутри помещений, так и снаружи при условии защиты от прямого попадания дождя и пыли.

Устойчивость к механическим воздействиям

Изделие отличается высокой стойкостью к внешним механическим нагрузкам, что подтверждается следующими характеристиками:

• Вибрационная устойчивость: диапазон частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Одиночные ударные нагрузки: до 5000 метров на секунду в квадрате
• Многократные ударные нагрузки: до 350 метров на секунду в квадрате

Данные показатели позволяют использовать соединитель в аппаратуре, эксплуатируемой в условиях повышенной вибрации и ударных воздействий, включая транспортные средства, промышленные установки и передвижное оборудование.

Применение

Соединители серии ШР55, к которой относится модель ШР55П30ЭГ1, широко востребованы в следующих областях:

• Электронная и радиоэлектронная аппаратура
• Контрольно-измерительные приборы
• Промышленное оборудование
• Системы связи и телекоммуникации
• Испытательные стенды и лабораторные установки

Блочная конструкция розетки обеспечивает удобный стационарный монтаж на панелях, корпусах приборов и распределительных устройствах. Сочетание большого числа контактов, широкого диапазона рабочих токов и высокой механической прочности делает данное изделие универсальным решением для ответственных электрических соединений. Год выпуска изделия — 2015, артикул для заказа — 51824.
