Назначение соединителя ШР55П30ЭГ1

ШР55П30ЭГ1 — это розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения в электрических цепях. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители этой серии подходят для монтажа как с экранированным, так и с неэкранированным кабелем, при внутренней или наружной установке в климатическом исполнении УХЛ.

Розетка относится к категории блочных изделий и предназначена для объемного монтажа методом пайки. Такое исполнение делает её пригодной для использования в составе приборов, пультов и кабельных сборок, где требуется разъемное соединение с фиксацией от самопроизвольного расчленения.

Подтверждённые особенности и характеристики

Ниже приведены параметры, заявленные для данной модели соединителя серии ШР в исполнении ШР55П30ЭГ1.

• Количество контактов — 30.
• Покрытие контактов — серебро; сопротивление контакта составляет от 1,5 до 2,5 мОм в зависимости от размера контакта.
• Максимальный ток на контакт — до 20–35 А в зависимости от диаметра контакта.
• Общее сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30g.
• Устойчивость к ударам с ускорением до 500g и к линейным нагрузкам.

Контакты розетки — гнездовые, что отражено в обозначении исполнения буквой Г. Приемка изделия — «5», год выпуска — 91. Производитель в данных о товаре не указан.

Конструкция и маркировка исполнения

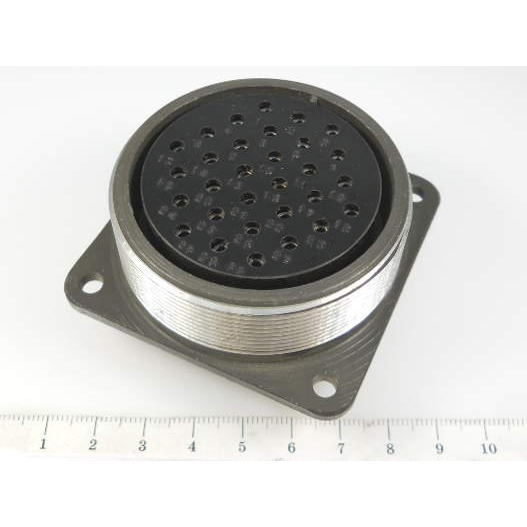

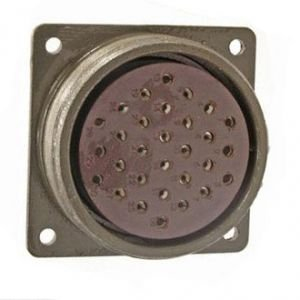

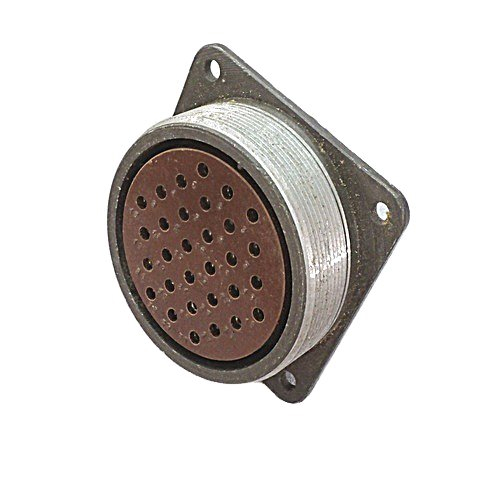

Обозначение ШР55П30ЭГ1 расшифровывается через конструктивные признаки конкретного исполнения. Розетка выполнена приборной, без патрубка (признак П), с гайкой патрубка для экранированного кабеля (признак Э) и с гнездовыми контактами (признак Г).

Корпус имеет одношпоночную поляризацию, которая обеспечивает правильное взаимное ориентирование розетки и вилки при сочленении и исключает неверное подключение. Монтаж — объемный, пайкой, с резьбовой фиксацией сочленённого положения. Резьбовая муфта и большое число контактов характерны для типового вида соединителей серии ШР, к которым относится модель ШР55П30ЭГ1.

Совместимость и применение

Розетка взаимосочленяема с соединителями ШР по НКЦС.434410.504ТУ, а также с изделиями типов 2РТ-А и 2РТТ. Это позволяет использовать её в составе уже существующих кабельных сборок и приборных комплексов, построенных на указанных соединителях, без изменения ответных частей.

Благодаря сочетанию 30 контактов, серебряного покрытия и стойкости к вибрационным, ударным и линейным нагрузкам розетка применима в электрических цепях ответственного назначения, где важны стабильность переходного сопротивления и надёжность механической фиксации. Климатическое исполнение УХЛ и возможность монтажа с экранированным кабелем допускают эксплуатацию как внутри помещений, так и на открытом воздухе в соответствующих условиях.
