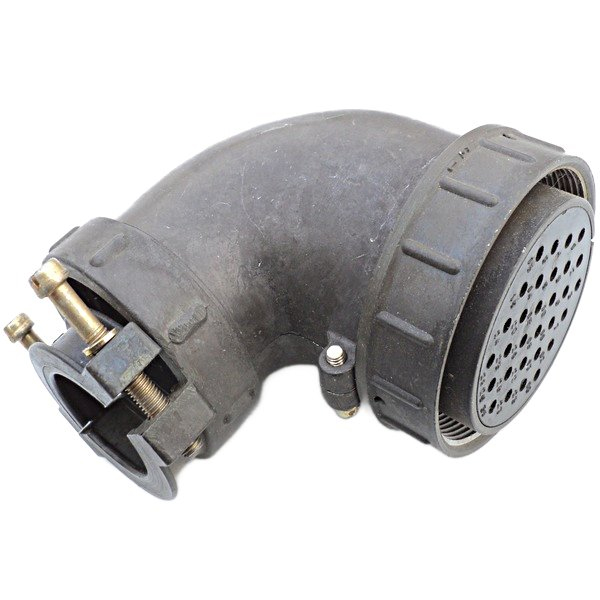

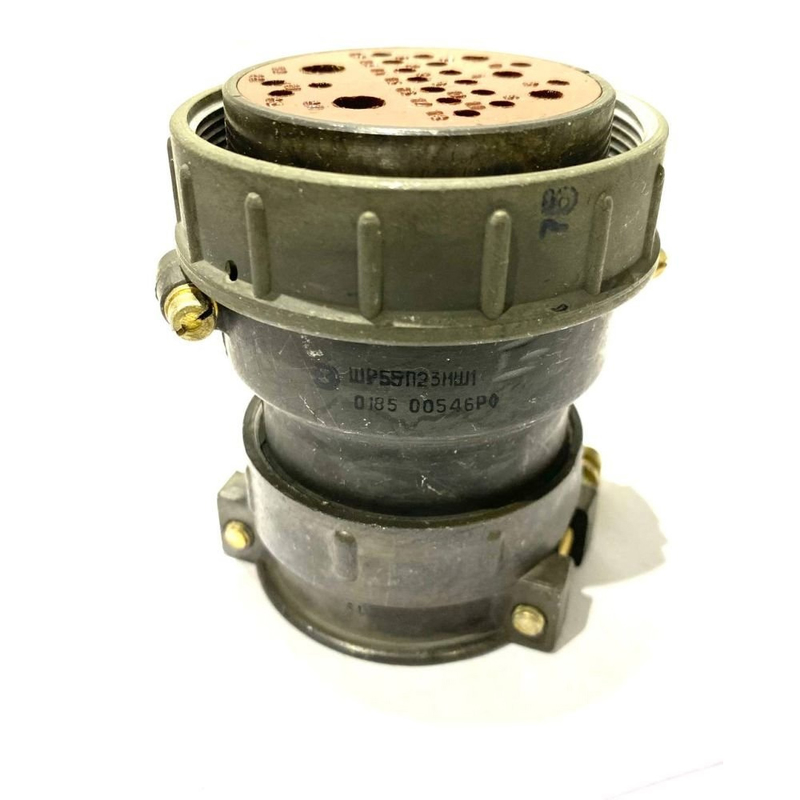

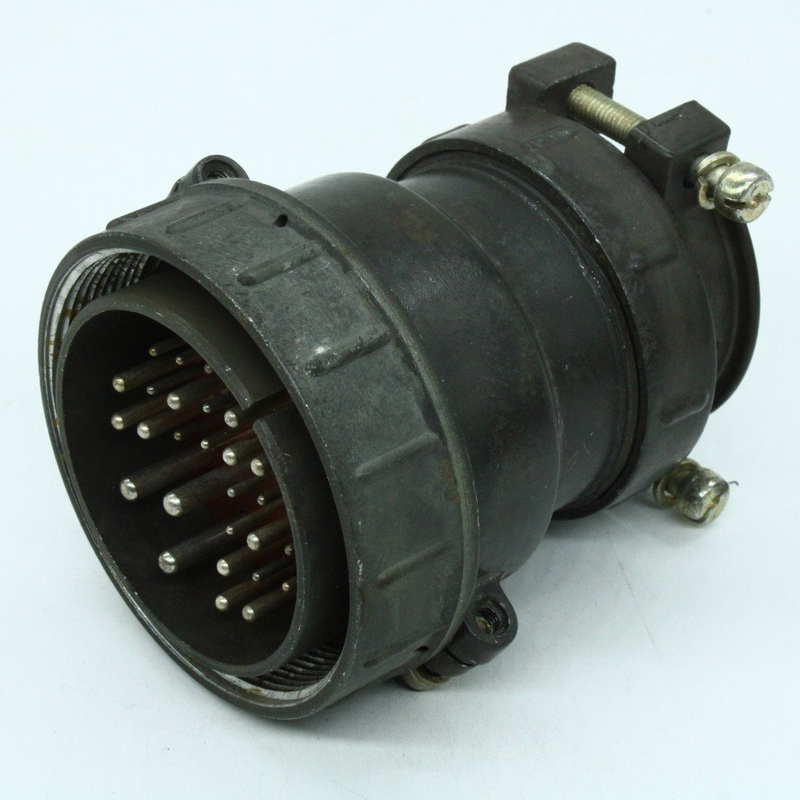

ШР55П23НШ1Н розетка Кабельная

Описание и Назначение

Соединитель ШР55П23НШ1Н представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Он может быть установлен с экранированными или неэкранированными кабелями.

Технические Характеристики

• Количество контактов и их диаметр : 23 контакта, из них 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм и 2 контакта диаметром 5,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : 20 А для ? 1,5 мм, 35 А для ? 2,5 мм, 50 А для ? 3,5 мм и 100 А для ? 5,5 мм.

• Общая максимальная токовая нагрузка : 503 А.

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : зависит от диаметра контактов, например, 5 мОм для ? 1,5 мм.

• Материал корпуса : алюминиевый сплав.

• Покрытие контактов : серебро или никель.

• Тип соединения : резьбовой.

• Климатическое исполнение : УХЛ.

Условия Эксплуатации

• Температурный диапазон : от -60°C до +60°C.

• Синусоидальная вибрация : частота от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночный удар с ускорением 5000 м/с? (500 g), многократный удар с ускорением 350 м/с? (35 g).

Применение

Этот тип соединителей широко используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение кабелей.
