Назначение и область применения

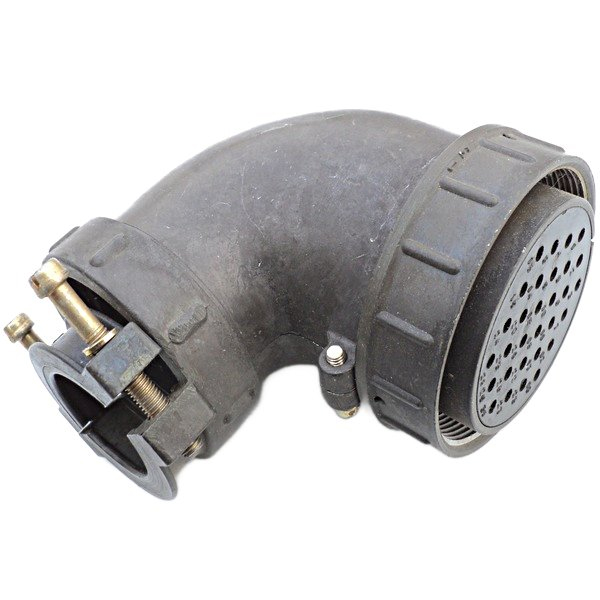

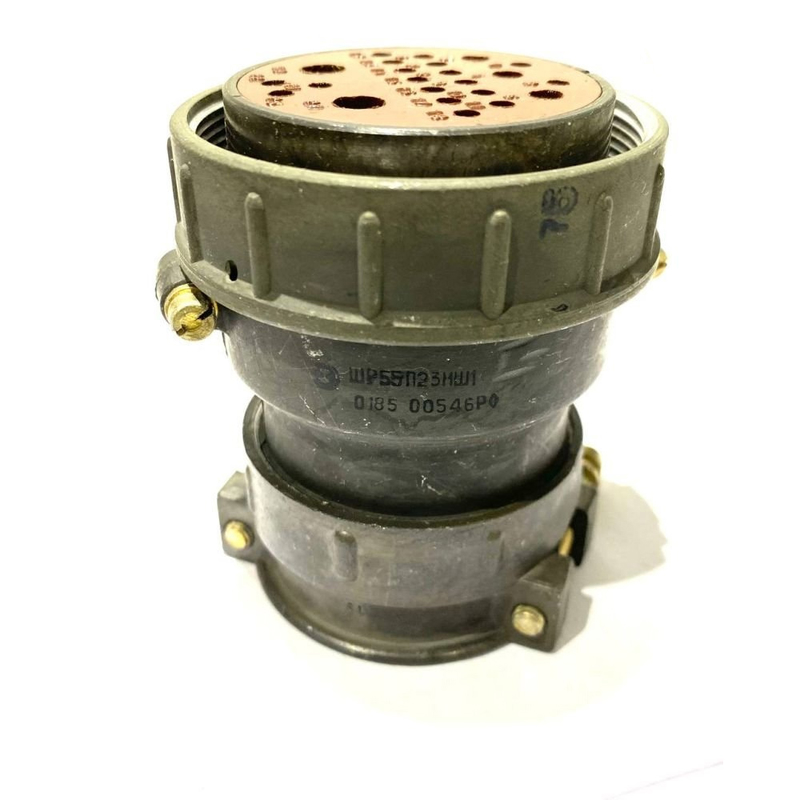

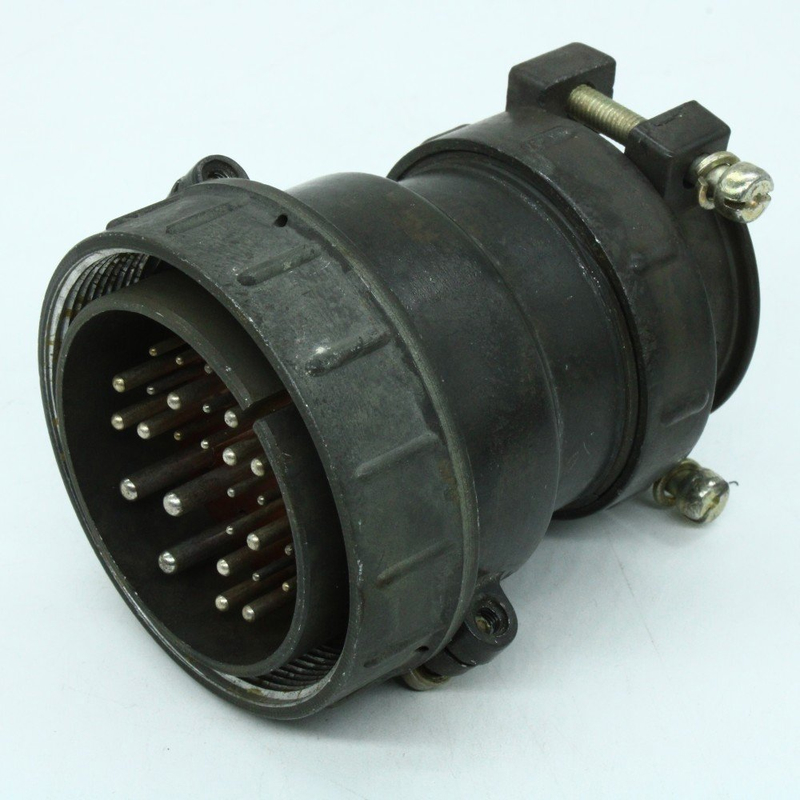

Кабельная розетка ШР55П23НШ1Н представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при напряжении до 850 В амплитудного значения. Конструкция допускает применение как с экранированными, так и с неэкранированными кабелями, что обеспечивает универсальность при монтаже оборудования.

Изделие широко используется в энергетике, промышленности и строительстве. Его надежность подтверждается возможностью эксплуатации в условиях значительных механических нагрузок и перепадов температур. Розетка подходит для построения разъемных соединений в распределительных устройствах, испытательных стендах, передвижных установках и стационарном промышленном оборудовании.

Технические характеристики

Соединитель оснащен двадцатью тремя контактами, распределенными по диаметрам следующим образом:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Максимальная токовая нагрузка на одиночный контакт составляет 20 А для контактов диаметром 1,5 мм, 35 А для контактов диаметром 2,5 мм, 50 А для контактов диаметром 3,5 мм и 100 А для контактов диаметром 5,5 мм. Общая максимальная токовая нагрузка достигает 503 А.

Сопротивление изоляции составляет не менее 5000 МОм. Рабочий диапазон температур находится в пределах от минус 60 градусов Цельсия до плюс 110 градусов Цельсия. Корпус выполнен из алюминиевого сплава, например АЛ-11 или А-22. Контакты имеют покрытие из серебра или никеля.

Устойчивость к внешним воздействиям

Розетка ШР55П23НШ1Н рассчитана на эксплуатацию в условиях интенсивных механических воздействий. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, что соответствует перегрузке 30 g. Конструкция также предусматривает стойкость к механическим ударам одиночного действия с ускорением 5000 метров на секунду в квадрате, то есть 500 g, и многократного действия с ускорением 350 метров на секунду в квадрате, что эквивалентно 35 g.

Особенности конструкции

Применение алюминиевого сплава для корпуса обеспечивает сочетание прочности и относительно небольшой массы. Покрытие контактов серебром или никелем способствует стабильности электрического соединения и защите от окисления. Распределение контактов по нескольким диаметрам позволяет подключать проводники разного сечения в пределах одного соединителя, что упрощает компоновку сложных схем.

Изделие сохраняет работоспособность при атмосферном пониженном давлении и в широком температурном диапазоне, что делает его пригодным для применения вне отапливаемых помещений и в регионах с суровым климатом. Кабельное исполнение розетки предусматривает надежную фиксацию кабеля и защиту места соединения от механических повреждений.
