Назначение и область применения

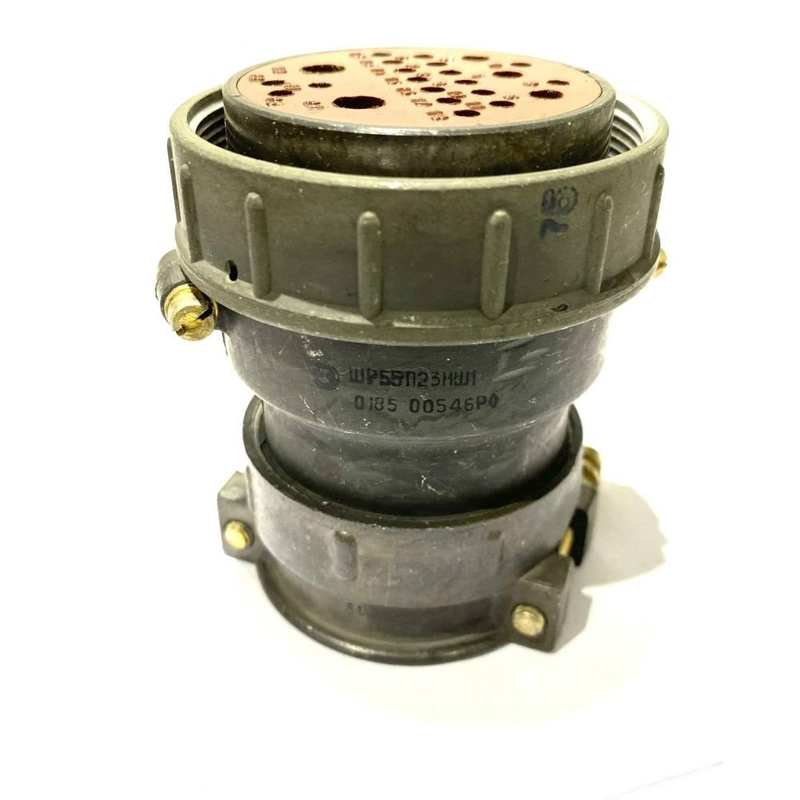

Соединитель ШР55П23НШ1Н представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 850 В и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой механической устойчивостью.

Благодаря расширенному температурному диапазону и стойкости к вибрационным и ударным нагрузкам, соединитель подходит для эксплуатации в стационарных и подвижных установках, включая транспортные средства, испытательные стенды и аппаратуру специального назначения. Кабельное исполнение розетки обеспечивает удобный монтаж на оконечные участки жгутов и кабельных сборок.

Технические характеристики

Соединитель ШР55П23НШ1Н обладает следующими подтверждёнными электрическими параметрами:

• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка — 503 А.
• Количество контактов — 23.
• Рабочие температуры — от минус 60 °C до плюс 60 °C.
• Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и до 0,3 мОм для контактов диаметром 5,5 мм.

Контактная группа выполнена с различными диаметрами контактов: 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм и 2 контакта диаметром 5,5 мм. Такое сочетание позволяет распределять токовые нагрузки в соответствии с назначением отдельных цепей.

Механическая устойчивость

Изделие рассчитано на эксплуатацию в условиях интенсивных механических воздействий:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Механические удары одиночного действия с ускорением до 5000 м/с².
• Механические удары многократного действия с ускорением до 350 м/с².

Конструкция и материалы

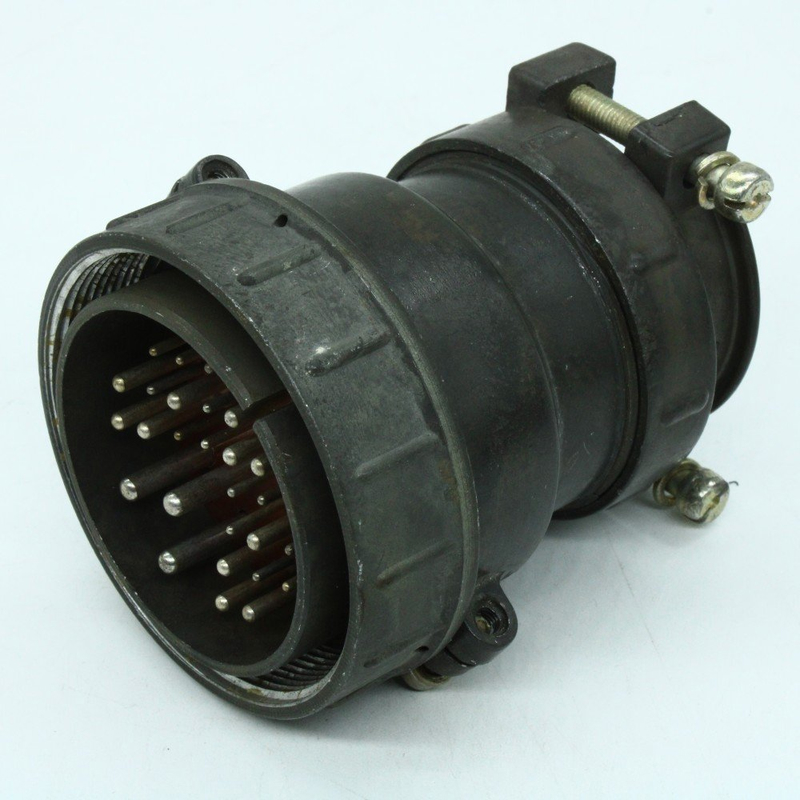

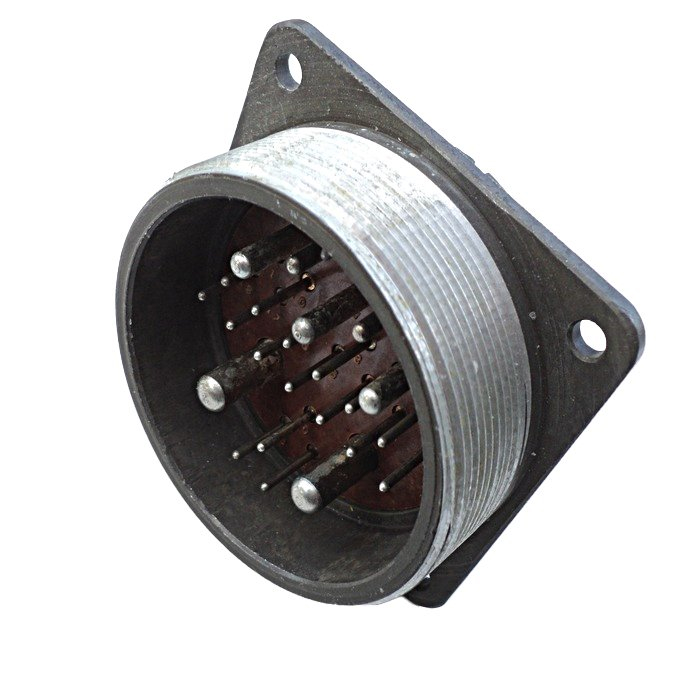

Соединитель состоит из двух частей — приборной и кабельной. Приборная часть может быть выполнена без патрубка, с прямым патрубком или с угловым патрубком. Кабельная часть также предусматривает варианты с прямым или угловым патрубком, что обеспечивает гибкость при компоновке аппаратуры и прокладке кабельных трасс.

Корпус соединителя изготовлен из алюминиевого сплава, обеспечивающего малый вес и достаточную механическую прочность. Изолятор выполнен из карболита — материала, обладающего высокими диэлектрическими свойствами и стойкостью к нагреву.

Структура обозначения

Маркировка ШР55П23НШ1Н несёт информацию об основных параметрах изделия:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение (приборная или кабельная часть);
• 23 — количество контактов;
• Н — исполнение по способу монтажа или покрытию;
• Ш — тип патрубка или хвостовика;
• 1 — порядковый номер конструктивной модификации;
• Н — дополнительное обозначение варианта исполнения.

Соединитель ШР55П23НШ1Н поставляется как отдельное изделие и применяется при сборке кабельных сетей, ремонте оборудования и изготовлении новых радиоэлектронных устройств. Артикул для заказа — 10815, категория — ШР55.
