ШР55П23НШ1 РОЗЕТКИ 2015г

Цена:

2100 ₽

В наличии: 71 шт.

Технические характеристики

ШР55П23НШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и объемным монтажом. Она предназначена для надежного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение).

ШР — тип соединителя.
55 — условный размер корпуса.
П — прямой патрубок.
23 — 23 контакта (16×Ø1,5 мм, 2×Ø2,5 мм, 3×Ø3,5 мм, 2×Ø5,5 мм).
Н — покрытие контактов никелем (без экранирования кабеля).
Ш — розетка.
1 — конкретное сочетание контактов.

Розетка выполнена из алюминиевого сплава, не герметична, климатического исполнения УХЛ (для внутреннего и наружного монтажа при защите от пыли/воды). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Параметр	Характеристики
Ток на контакт	Ø1,5 мм: 20 А; Ø2,5 мм: 35 А; Ø3,5 мм: 50 А; Ø5,5 мм: 100 А
Общий ток	До 503 А
Сопротивление контакта	Ø1,5 мм: ≤2,5 мОм; Ø2,5 мм: ≤1 мОм; Ø3,5 мм: ≤0,75 мОм; Ø5,5 мм: ≤0,3 мОм
Температура	-60°C до +110°C
Вибрация	1–5000 Гц, 300 м/с²
Удар	Одиночный: 5000 м/с²; многократный: 350 м/с²

Используется в энергетике, промышленности, строительстве и электронике для подключения кабелей (экранированных или нет) к оборудованию. Подходит для жестких условий: вибрация, удары, широкий диапазон температур и давлений (до 1,3×10⁻⁴ Па).

Описание

Назначение и конструктивные особенности

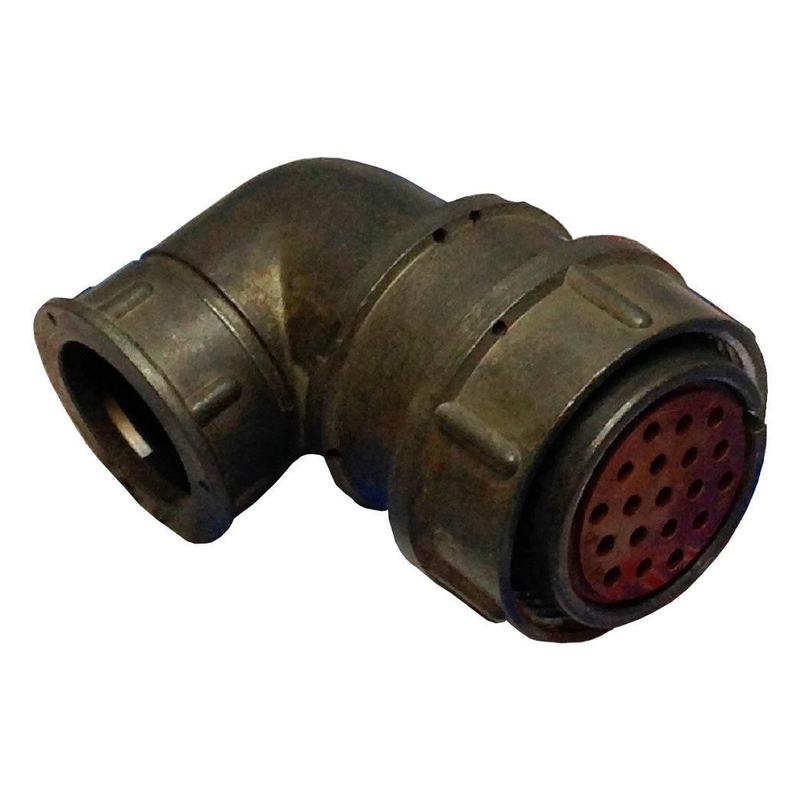

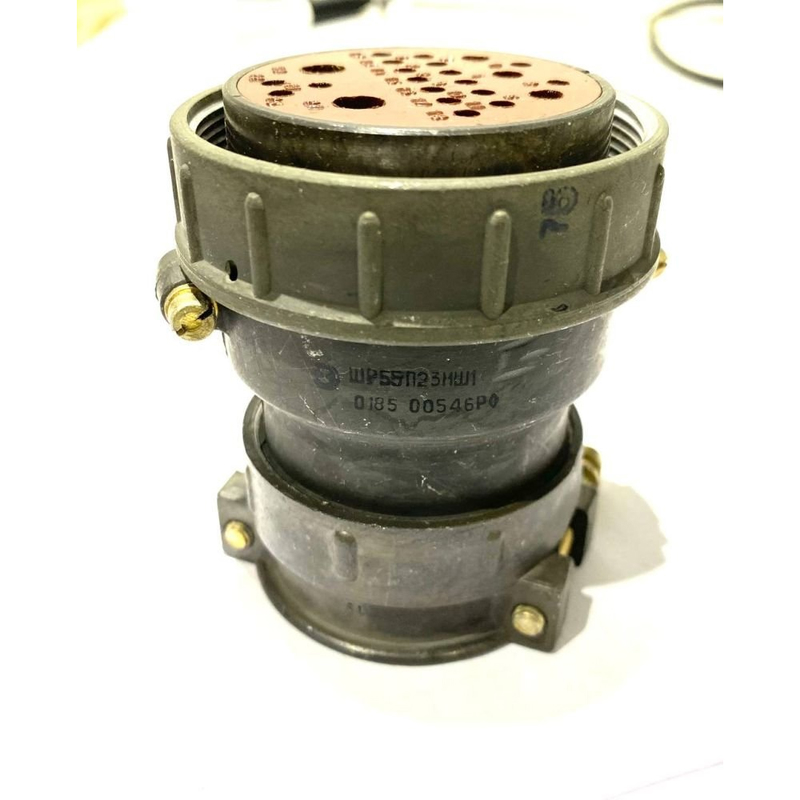

ШР55П23НШ1 (артикул 51816) — кабельная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение). Конструкция включает резьбовое соединение и объёмный монтаж.

Розетка выполнена из алюминиевого сплава. Исполнение негерметичное, климатическое исполнение — УХЛ, что допускает внутренний и наружный монтаж при защите от пыли и воды.

Расшифровка обозначения

ШР — тип соединителя;
55 — условный размер корпуса;
П — прямой патрубок;
23 — 23 контакта: 16 контактов Ø1,5 мм, 2 контакта Ø2,5 мм, 3 контакта Ø3,5 мм и 2 контакта Ø5,5 мм;
Н — покрытие контактов никелем; в обозначении указано отсутствие экранирования кабеля;
Ш — розетка;
1 — конкретное сочетание контактов.

Технические характеристики

Электрические и эксплуатационные параметры розетки определяются размерами контактов и условиями работы соединителя.

Ток на контакт Ø1,5 мм — 20 А;
Ток на контакт Ø2,5 мм — 35 А;
Ток на контакт Ø3,5 мм — 50 А;
Ток на контакт Ø5,5 мм — 100 А;
Общий ток — до 503 А;
Сопротивление контакта Ø1,5 мм — не более 2,5 мОм;
Сопротивление контакта Ø2,5 мм — не более 1 мОм;
Сопротивление контакта Ø3,5 мм — не более 0,75 мОм;
Сопротивление контакта Ø5,5 мм — не более 0,3 мОм;
Сопротивление изоляции — не менее 5000 МОм;
Рабочая температура — от -60 °C до +110 °C;
Вибрация — 1–5000 Гц при 300 м/с²;
Удар одиночный — 5000 м/с², многократный — 350 м/с²;
Ресурс — 500 сочленений-расчленений, наработка — 1000 часов.

Применение и условия эксплуатации

Розетка используется в энергетике, промышленности, строительстве и электронике для подключения кабелей к оборудованию. Исполнение рассчитано на жёсткие условия эксплуатации: вибрацию, удары, широкий диапазон температур и пониженное давление до 1,3×10⁻⁴ Па.

Изделие подходит для соединения цепей в составе низкочастотных цилиндрических соединителей серии ШР55. При монтаже следует учитывать негерметичное исполнение корпуса и необходимость защиты от пыли и воды в наружных условиях.
