Назначение и область применения

Кабельная вилка ШР55П23НГ1Н представляет собой электрический соединитель промышленного назначения, рассчитанный на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Устройство допускает эксплуатацию при амплитудном напряжении до 850 В, что позволяет использовать его в широком спектре электротехнического оборудования средней и высокой мощности.

Соединитель предназначен для коммутации как экранированных, так и неэкранированных кабелей. Возможность работы с экранированными линиями определяется конструкцией гайки патрубка, что делает разъём универсальным решением при построении помехозащищённых цепей. Изделие подходит для внутреннего и наружного монтажа при условии обеспечения защиты от прямого попадания пыли и влаги.

Конструктивные особенности

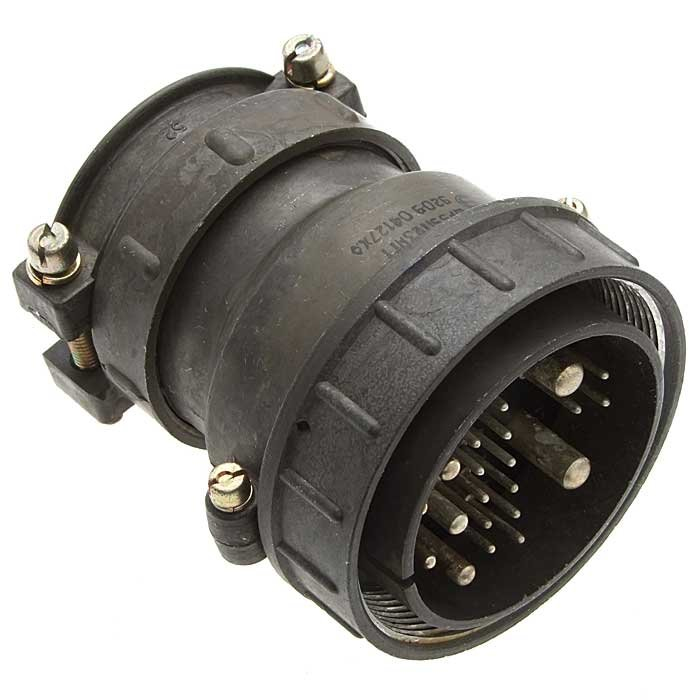

Вилка ШР55П23НГ1Н выполнена в корпусе условного размера 55 и оснащена прямым патрубком для ввода кабеля. Количество контактов — 23. Корпус имеет одношпоночную поляризацию, которая исключает неправильное сочленение ответных частей и защищает контакты от повреждения при подключении. Соединение вилки с розеткой осуществляется при помощи резьбового механизма, обеспечивающего надёжную фиксацию и защиту от самопроизвольного разъединения в условиях вибрации.

Контакты соединителя имеют никелевое покрытие; в отдельных исполнениях возможно серебряное покрытие контактных поверхностей. Конструкция предусматривает применение контактов различного диаметра, что напрямую влияет на допустимую токовую нагрузку. Максимальная токовая нагрузка на одиночный контакт достигает 100 А в зависимости от диаметра контактного элемента.

Электрические параметры

Электрические характеристики соединителя обеспечивают его стабильную работу в ответственных цепях. Сопротивление контакта составляет не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм, что гарантирует минимальные токи утечки и высокую электрическую безопасность изделия. Климатическое исполнение УХЛ подтверждает пригодность разъёма для эксплуатации в различных климатических условиях.

Ключевые параметры

• Тип соединителя: ШР
• Условный размер корпуса: 55
• Конструктивное исполнение: прямой патрубок
• Количество контактов: 23
• Покрытие контактов: никель, возможно серебро
• Максимальное амплитудное напряжение: 850 В
• Частотный диапазон: до 3 МГц
• Максимальный ток на одиночный контакт: до 100 А
• Сопротивление изоляции: не менее 5000 МОм
• Климатическое исполнение: УХЛ

Совместимость и стандартизация

Разъём ШР55П23НГ1Н соответствует техническим условиям НКЦС.434410.504 ТУ, а также НКЦС.434410.111 ТУ. Изделие полностью совместимо с другими соединителями серии ШР, что позволяет использовать его в составе уже существующих систем без необходимости замены ответных частей. Универсальность конструкции обеспечивает взаимозаменяемость с розетками блочного и кабельного исполнения того же типоразмера. Вилка может применяться в паре с кабельными и приборными розетками серии ШР55, образуя разборное электрическое соединение, устойчивое к механическим воздействиям и пригодное для многократного сочленения и расчленения.
