Назначение соединителя ШР55П23НГ1Н

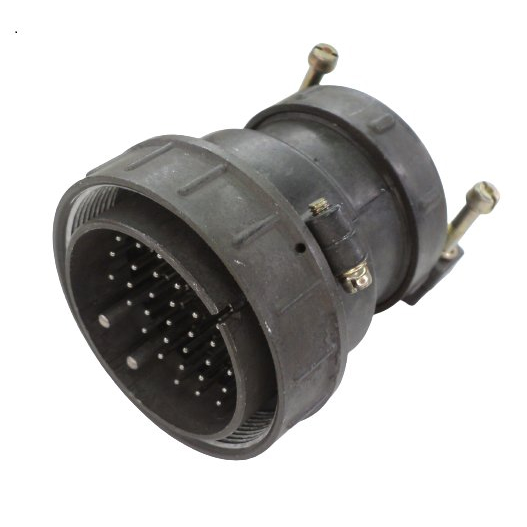

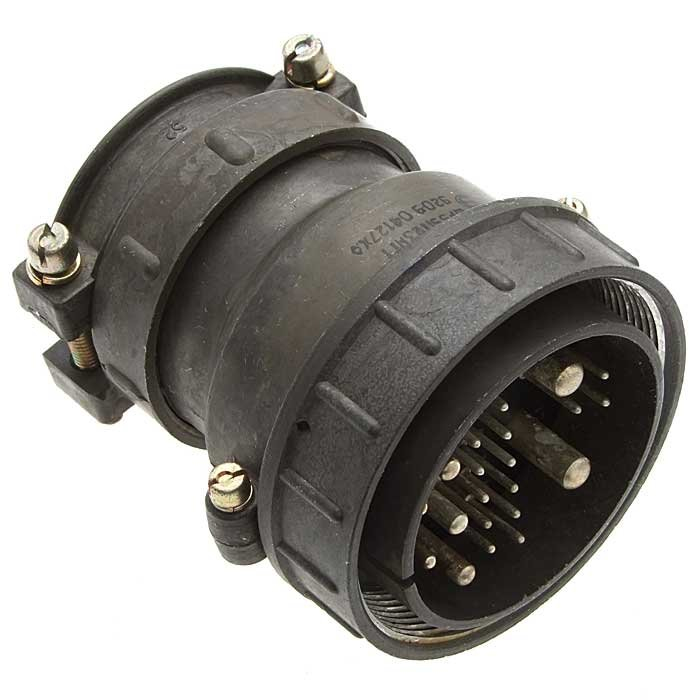

Вилка ШР55П23НГ1Н представляет собой кабельный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при амплитуде напряжения до 850 В и используется в составе разъёмных контактных пар совместно с ответной розеткой соответствующего типоразмера. Соединитель обеспечивает надёжное разъёмное соединение проводников и применяется в промышленном оборудовании, электрических установках и системах автоматизации.

Конструктивно вилка относится к семейству соединителей ШР с условным размером корпуса 55 и содержит 23 контакта. Благодаря продуманной конструкции и металлическим деталям с защитным покрытием изделие подходит для эксплуатации как в закрытых помещениях, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Подтверждённые технические особенности

Соединитель ШР55П23НГ1Н характеризуется следующими параметрами, заявленными для данного типоразмера:

• Тип соединителя: ШР
• Условный размер корпуса: 55
• Количество контактов: 23
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: 20 А
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм: 35 А
• Максимальная токовая нагрузка для контактов диаметром 3,5 мм: 50 А
• Максимальная токовая нагрузка для контактов диаметром 5,5 мм: 100 А
• Рабочее напряжение: до 850 В по амплитуде
• Диапазон рабочих частот: до 3 МГц

Контактные элементы вилки покрыты серебром и никелем. Такое сочетание покрытий обеспечивает стабильную проводимость в месте соединения и повышенную стойкость к коррозии при длительной эксплуатации. В зависимости от варианта исполнения соединитель может поставляться в экранированном или неэкранированном виде.

Конструктивное исполнение

Вилка состоит из двух сопрягаемых частей: непосредственно вилки и ответной розетки. Для кабельных соединителей предусмотрены варианты с прямым или угловым патрубком. Блочные соединители могут выпускаться без патрубка, а также с прямым или угловым патрубком. Выбор конкретного исполнения определяется условиями монтажа и направлением подвода кабеля.

Применение

Соединители ШР55П23НГ1Н востребованы в следующих областях:

• Промышленное оборудование
• Электрические установки
• Системы автоматизации

Изделие соответствует строгим техническим условиям, предъявляемым к разъёмам данного класса, и может применяться для организации надёжных разъёмных соединений в стационарном и передвижном оборудовании. При монтаже вне помещений необходимо предусмотреть дополнительные меры защиты от атмосферных осадков и загрязнений.

Вилка ШР55П23НГ1Н артикул 10812 является универсальным коммутационным элементом для построения электрических цепей с высокой токовой нагрузкой и напряжением до 850 В. Применение серебряного и никелевого покрытия контактов увеличивает срок службы соединения и снижает переходное сопротивление в зоне контакта, что особенно важно при частых циклах сочленения и расчленения.
